電子元器件的封裝是指將內部的電子元件（例如芯片、二極管、電阻、電容等）包裹在一個外殼內，以保護它們，并提供電氣連接的結構。封裝不僅影響元器件的物理和電氣特性，還在很大程度上決定了元器件的可靠性、散熱性能以及在電路板上的安裝方式。
封裝的主要功能：
保護：封裝保護內部元件免受物理損傷、濕度、灰塵和化學物質的影響。
散熱：通過提供散熱路徑，幫助元器件在工作時保持適宜的溫度。
電氣連接：封裝提供引腳或接觸點，以便將元器件連接到電路板或其他元件。
機械支撐：為元器件提供機械支撐，使其能夠在各種應用中保持穩定。
元器件封裝按照安裝的方式不同可以分成兩大類。
直插式元器件封裝

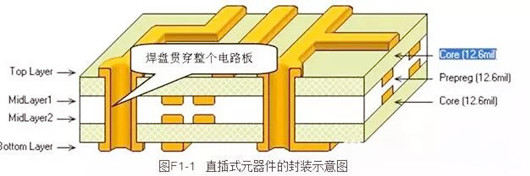

直插式元器件封裝的焊盤一般貫穿整個電路板，從頂層穿下，在底層進行元器件的引腳焊接，如圖所示。
典型的直插式元器件及元器件封裝如圖所示。
表貼式元器件封裝
表貼式的元器件，指的是其焊盤只附著在電路板的頂層或底層，元器件的焊接是在裝配元器件的工作層面上進行的，如圖所示。

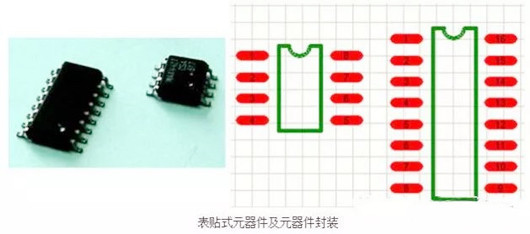

典型的表貼式元器件及元器件封裝如圖所示。
在PCB元器件庫中，表貼式的元器件封裝的引腳一般為紅色，表示處在電路板的頂層（Top Layer）。
SOP/SOIC（小外形封裝）
特點：引腳從兩側引出，適用于表面貼裝技術（SMT），衍生出TSOP、SSOP等變體。
應用：廣泛應用于集成電路，如存儲芯片和邏輯器件。
DIP（雙列直插式封裝）
特點：雙列直插引腳，支持塑料或陶瓷材質，適合手工焊接。
應用：傳統邏輯IC、存儲器及微機電路。
PLCC（塑封J引線芯片封裝）
特點：正方形外形，四周引腳向內彎曲，尺寸緊湊且可靠性高。
應用：多用于高密度SMT場景，如通信設備。
TQFP/PQFP（四角扁平封裝）
差異：TQFP為薄型，PQFP引腳更密集（通常超100個）。
優勢：優化空間利用率，適合高密度集成電路，如FPGA和網絡器件。
TSOP（薄型小尺寸封裝）
特點：引腳分布在芯片兩側，寄生參數低，適合高頻應用。
應用：內存模塊和消費電子產品。
BGA（球柵陣列封裝）
優勢：通過底部焊球矩陣實現高引腳密度，散熱性能優異。
應用：現代CPU、GPU及高集成度芯片，體積僅為TSOP的1/3。
