什么是半橋和全橋?區別作用原理圖-KIA MOS管

半橋電路

由兩個功率開關器件（如MOS管）以圖騰柱形式連接，中間點作為輸出，提供方波信號。它只有半個橋臂，通常包含兩個開關管、一個電感和一個電容。

工作原理：兩個開關管交替導通，使變壓器原邊形成幅值為Ui/2的交流電壓。通過改變開關占空比，可以調節輸出電壓。半橋電路需要設置死區時間，以防止兩個開關管同時導通造成短路。

全橋電路

由四個功率開關器件組成，形成一個完整的橋臂。兩個開關管連接到電源正極，另外兩個連接到電源負極，通過控制開關狀態實現對電流流向和大小的精確控制。

工作原理：四個開關管協同工作，能夠實現對電源電壓的完全控制。通過控制開關狀態，可以實現電機的正向、反向和制動運動。

半橋和全橋電路原理圖

半橋電路

半橋電路由兩個串聯的功率開關和兩個串聯的電容組成。當V1導通時，V2關斷，電容C1上的能量釋放到負載R上，輸出電壓Uo為正，同時電容C2充電。當V1關斷后，V2導通，電容C2的能量釋放到負載R上，輸出電壓Uo為負，同時電容C1充電。開關管V1、V2交替導通，使負載獲得交流電能。兩個電容的串聯作為帶動變壓器負載。不過要注意，當工作在50Hz-60Hz的情況下，電容的容量需求會比較大，這會導致電路的體積變化和成本增加。

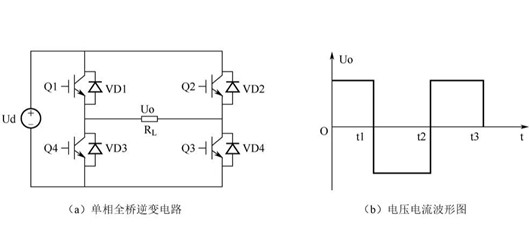

全橋電路

全橋電路也稱為H橋電路，由四個功率開關管組成。其中Q1和Q4通斷互補，Q2和Q3通斷互補。當Q1、Q3閉合，Q2、Q4斷開時，負載電壓Uo為正；當Q1、Q3斷開，Q2、Q4閉合時，負載電壓Uo為負。Q1、Q3和Q2、Q4交替導通，使負載獲得交流電能。當負載不是純電阻時，負載電壓和負載電流不是同相位，這時候的開關管的寄生二極管就起到了電流續流的作用。相比半橋，全橋電路更適合大功率應用場合。

半橋電路通過兩個開關管和兩個電容的交替工作來實現交流電的輸出。而全橋電路則通過四個開關管的互補導通來實現交流電的輸出。全橋電路在相同的開關電流下，輸出功率是半橋的兩倍，因此更適合大功率應用。

半橋電路：適用于低功率應用，如小型電機驅動、太陽能逆變器、變頻空調等。由于其成本低且控制相對容易，常用于中小功率場合（1KW以下）。

全橋電路：適用于高功率應用，如直流電機驅動、電力變換器、UPS不間斷電源等。全橋電路能夠提供更精確的控制，適合需要調速和制動的場景。

半橋驅動和全橋驅動

半橋驅動是一種電路，用兩個電力開關（如MOS管）來控制電流。想象一下你有兩個水龍頭，一個控制冷水（一個開關），一個控制熱水（另一個開關），你可以通過調整這兩個水龍頭來調節水溫。在電路中，半橋驅動通過交替打開這兩個“水龍頭”（電力開關）來控制電流的方向和大小，廣泛應用于電機控制和電源變換器。

全橋驅動是半橋的擴展，使用四個電力開關（如MOS管）。這就像你有四個水龍頭，兩個控制熱水，兩個控制冷水。通過更精細地調節這四個水龍頭，你可以更精確地控制水的溫度和流量。在電路中，全橋驅動通過更復雜的方式控制電流，使得電機可以前進也可以后退，非常適合需要雙向控制的應用，如電動汽車的電機。
