觸摸開關電路

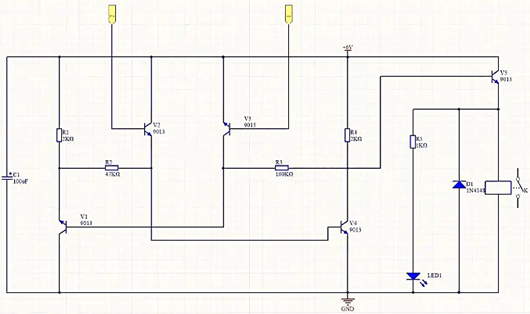

電路主要是由觸發控制器電路和控制執行電路兩部分組成。V1、V2、V3、V4和R1、R2、R3、R4等組成觸摸控制電路。

當用手觸及電極“1”時，人體的感應信號經過V3放大后，使V1導通，V1集電極為低電平，V4的基極也為低電平，故V4截止，其集電極為高電平，V5的基極也為高電平，故V5導通，繼電器K吸合，常開觸點閉合，同時并接在繼電器K線圈兩端上的LED1也被點亮，指示開關處于吸合狀態。

當用手觸及電極“2”時，人體的感應信號經過V2放大，使V4導通，V4集電極為低電平，故V5的基極也為低電平，V5將處于截止?fàn)顟B(tài)，繼電器K線圈將失電，常開觸點將處于斷開狀態，LED1也將熄滅，指示開關處于斷開狀態。

觸摸延時開關電路

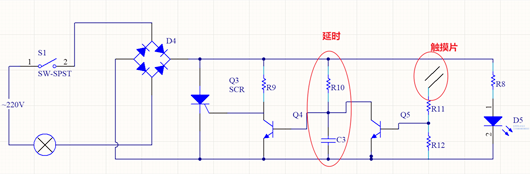

經典觸摸式延時開關電路原理圖：

圖中左邊的開關S1是一個物理開關，正常是處于閉合狀態，之所以裝這樣一個物理開關就是以防萬一發生突發情況可及時切斷交流電。橋式整流電路D4是將220V交流電轉變?yōu)橹绷麟?，為后?jí)電路提供直流工作電源。單向晶閘管Q3是主要控制元件，來控制左邊燈泡的開與關。三極管Q4，電容C3，三極管Q5，觸摸片，電阻R11,R12等構成了觸摸延時電路，去控制單向晶閘管Q3的導通與截止，進而控制照明燈的開與關。

上圖的開關控制電路最大的特點就是用一個可觸摸金屬片去取代傳統的機械式開關。當我們沒有觸摸金屬片時，三極管Q5的狀態為截止?fàn)顟B(tài)，電容C3通過電阻R10保持滿電狀態，此時電通過三極管Q4的基極與發射極驅動三極管Q4打開，將單向晶閘管Q3的觸發電壓拉到GND，因此單向晶閘管Q3處于截止?fàn)顟B(tài)，左邊的照明燈也不會被點亮。

當我們?nèi)ビ|摸金屬片時，人體的感應電壓通過安全的隔離電阻R11加到三極管Q5的基極，驅動三極管Q5打開，三極管Q5打開以后，集電極和發射極會處于短路狀態，這時滿電電容C3里面的電會被迅速放掉，進而三極管Q4的基極電壓也會被拉到0V，導致三極管Q4由于沒有驅動而截止，此時三極管Q4的集電極電壓會被R9拉到高壓，因此單向晶閘管Q3的控制極也會被拉到高壓，Q3觸發電壓導通，進而左邊的照明燈會被點亮。

當我們停止觸摸金屬片以后，三極管Q5就會由于沒有驅動而恢復為截止?fàn)顟B(tài)，橋式整流電路D4通過電阻R10向電容C3充電，當充到電容上的電壓超過三極管Q4的導通電壓以后，三極管Q4導通，將單向晶閘管Q3的控制極拉低促使Q3截止。進而使左邊照明燈熄滅。

電容C3的充電時間就是延時時間，可根據需求調整。發光二極管D5是一個電路指示燈，方便展示觸摸開關具體位置。
