光電耦合元件是以光作為媒體來傳輸電信號的一組裝置，其核心功能是平時維持電信號輸入、輸出間有良好的隔離作用，需要時可以使電信號通過隔離層的傳送方式。

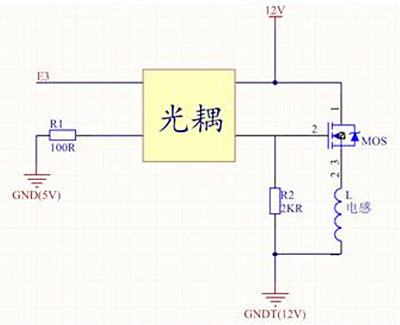

光耦在電子電路中用字母O或者U表示，電路符號如圖所示。
光耦常用于開關電源電壓反饋隔離，電路隔離控制；光耦在電子電路中有不可或缺的地位。
光耦的參數主要有發光二極管正向壓降VF、正向電流IF、電流傳輸比CTR、輸入級與輸出級之間的絕緣電阻、集電極-發射極反向擊穿電壓V(BR)CEO、集電極-發射極飽和壓降VCE(sat)。此外，在傳輸數字信號時還需考慮上升時間、下降時間、延遲時間和存儲時間等參數。
反向電流IR：在被測管兩端加規定反向工作電壓VR時，二極管中流過的電流。
反向擊穿電壓VBR：被測管通過的反向電流IR為規定值時，在兩極間所產生的電壓降。
正向壓降VF：二極管通過的正向電流為規定值時，正負極之間所產生的電壓降。
正向電流IF：在被測管兩端加一定的正向電壓時二極管中流過的電流。
電流傳輸比CTR：輸出管的工作電壓為規定值時，輸出電流和發光二極管正向電流之比為電流傳輸比CTR。CTR是衡量光耦合器傳輸效率的重要指標。
脈沖上升時間tr和下降時間tf：光耦合器在規定工作條件下，發光二極管輸入規定電流IFP的脈沖波，輸出端管則輸出相應的脈沖波。從輸出脈沖前沿幅度的10%到90%，所需時間為脈沖上升時間tr；從輸出脈沖后沿幅度的90%到10%，所需時間為脈沖下降時間tf。這兩個參數反映了光耦合器的響應速度。
隔離電壓Vio：光耦合器輸入端和輸出端之間絕緣耐壓值。它反映了光耦合器的電氣隔離能力。
隔離電容Cio和隔離電阻Rio：分別表示光耦合器件輸入端和輸出端之間的電容值和絕緣電阻值。它們對光耦合器的抗干擾能力和穩定性具有重要影響。
