mos管選型注重的參數,mos管主要參數-KIA MOS管
信息來源：本站 日期：2025-02-17
使用MOS管設計開關電源或者馬達驅動電路的時候，一般都要考慮MOS的導通電阻、最大電壓、最大電流等因素。
電壓參數
漏源擊穿電壓（V(BR)DSS 或 VDSS）
確定電路中可能出現的最大電壓。MOS管的VDSS應大于電路中的最大電壓，一般要留出一定的余量，通常為電路最大電壓的1.5倍至 2倍，以確保在任何情況下MOS管都不會被擊穿。例如，如果電路中的最大電壓為50V，那么選擇的MOS管VDSS可以在75V至100V 左右。
最大柵源電壓
了解驅動電路能夠提供的柵源電壓范圍，確保所選MOS管的VGS能夠在這個范圍內安全工作。同時，也要考慮到可能出現的電壓波動和尖峰，一般選擇VGS高于驅動電壓一定幅度的MOS管，以防止意外情況導致柵源電壓過高而損壞MOS管。
電流參數
連續漏電流(ID)和脈沖漏極電流(IDM)
分析電路中的負載電流需求。對于連續工作的電路，根據負載電流大小選擇ID合適的MOS管。通常ID應大于電路的最大連續負載電流，同樣要留出一定的余量，比如1.2倍至1.5倍。
如果電路中存在脈沖電流，例如在開關電源的啟動瞬間或負載突變時，需要考慮IDM參數。確保MOS管能夠承受這些脈沖電流而不損壞。
導通電阻（RDS(ON)）
對于功率損耗敏感的應用
低導通電阻可以降低MOS管在導通狀態下的功率損耗，減少發熱。在高電流或低電壓應用中，如電池供電設備或高效率電源，應選擇導通電阻盡可能小的MOS管。例如，在一個5V輸入、10A輸出的DC-DC轉換器中，導通電阻為10mΩ的MOS管在滿負荷工作時的導通損耗為P = I2×RDS(ON) = 102×0.01 = 1W，而如果選擇導通電阻為50mΩ的MOS管，導通損耗將增加到5W，這會顯著降低電源效率并增加散熱需求。
考慮散熱條件
如果散熱條件有限，更需要選擇低導通電阻的MOS管，以減少發熱。如果散熱良好，可以在一定程度上放寬對導通電阻的要求，但仍要綜合考慮效率和成本等因素。
電容參數
輸入電容(CISS)、輸出電容(COSS)和反向傳輸電容(CRSS)
這些電容參數會影響MOS管的開關速度。對于高頻開關電路，較大的電容會導致開關時間延長，增加開關損耗。因此，在高頻應用中，應選擇電容較小的MOS管，以提高開關速度和效率。
考慮驅動電路的能力。較大的輸入電容需要更強的驅動能力才能快速充電和放電，否則會影響開關速度。如果驅動電路的能力有限，應選擇輸入電容較小的 MOS 管，以確保能夠正常驅動。
其他參數
單脈沖雪崩擊穿能量(EAS)
如果電路中可能出現瞬態過壓或脈沖電壓，需要考慮MOS管的EAS 參數。具有較高EAS的MOS管能夠更好地承受這些瞬態電壓，防止雪崩擊穿。例如，在電機驅動電路中，電機的反電動勢可能會產生較高的瞬態電壓，此時選擇具有較高EAS的MOS管可以提高電路的可靠性。
1、最大漏源電壓（V（BR）DSSQ）：這是MOS管在關閉狀態時，漏極和源極之間所能承受的最大電壓。選擇的MOS管的V（BR）DSS應該高于電路中可能出現的最大電壓，通常需要留有一定的裕量。
2、最大漏極電流（ID）：這是MOS管在正常工作條件下能連續通過的最大電流。確保所選MOS管的ID大于電路中預期的最大電流。
3、導通電阻（RDSQ（on)）：當MOS管完全導通時，漏極和源極之間的電阻。RDS（on）越低，MOS管在導通狀態下的功率損耗越小。
4、閾值電壓（VGS（th））：開始導通所需的最小柵源電壓。這決定了MOS管的“靈敏度”和驅動要求。
5、柵源擊穿電壓（V（BR）GS）：柵極和源極之間所能承受的最大電壓。確保驅動電路的電壓不會超過這個值。
6、柵極電荷（Qg）：開關過程中柵極所需的電荷量。低Qg有助于降低開關損耗。
7、輸入電容（Ciss）、輸出電容（Coss）和反向傳輸電容（Crss），這些電容參數影響MOS管的開關速度和開關損耗。
8、最大功率耗散（PD）：MOS管在一定溫度條件下能安全耗散的最大功率。
9、最大結溫（Tjmax)：MOS管內部能承受的最高溫度。
10、熱阻（ReJC）：MOS管內部結點到外殼的熱阻，影響散熱性能。
11、安全工作區（SOA）：確保MOS管在瞬態條件下的安全操作范圍。
12、二次擊穿和熱穩定性：確保MOS管在過載情況下能夠安全運行。
13、柵極電壓范圍：確保MOS管的柵極電壓范圍與驅動電路兼容。
14、體二極管特性：對于驅動感性負載或需要續流路徑的應用，體二極管的特性很重要。

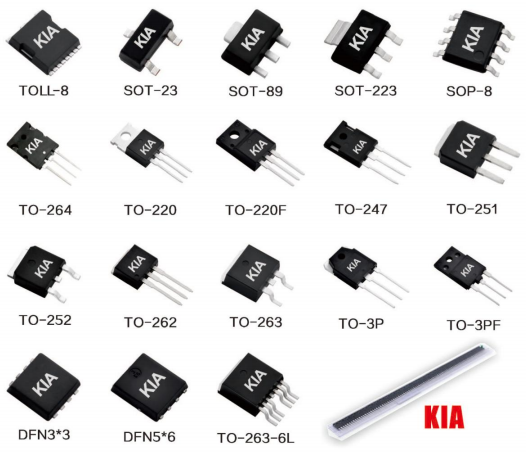

15、封裝類型：不同的封裝會影響散熱能力和安裝方式。

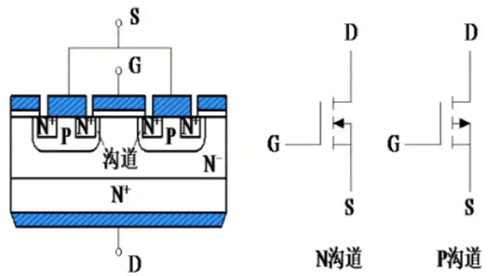

一、選用N溝道還是P溝道
低壓側開關選N-MOS，高壓側開關選P-MOS。
根據電路要求選擇確定VDS，VDS要大于干線電壓或總線電床，這樣才能提供足夠的保護，使MOS管不會失效。
二、確定額定電流
額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，設計人員必須確保所選的MOS管能承受這個額定電流即使在系統產生尖峰電流時。
MOS管并不是理想的器件，因為在導電過程中會有電能損耗，這稱之為導通損耗。
MOS管在“導通”時就像一個可變電阻，由器件的RDS(ON)所確定，并隨溫度而顯著變化。
器件的功率耗損可由load2xRDS(ON)計算，由于導通電阻隨溫度變化，因此功率耗損也會隨之按比例變化。對MOS管施加的電壓VGS越高，RDS(ON)就會越小;反之RDS(ON)就會越高。
三、確定熱要求
器件的結溫等于最大環境溫度加上熱阻與功率耗散的乘積(結溫=最大環境溫度+[熱阻x功率耗散】)。根據這個方程可解出系統的最大功率耗散，即按定義相等于12xRDS(ON)。
四、決定開關性能
選擇MOS管的最后一步是決定MOS管的開關性能。影響開關性能的參數有很多，但最重要的是柵極/漏極、柵極/源極及漏極/源極電容。這些電容會在器件中產生開關損耗，因為在每次開關時都要對它們充電。MOS管的開關速度因此被降低，器件效率也下降。
