功率放大電路與電壓放大電路區別詳解-KIA MOS管
信息來源：本站 日期：2025-01-23
電壓放大器可以增加信號的電壓電平，而功率放大器可以增加信號的功率，這是功率放大器和電壓放大器的重要區別。電壓放大器的輸出阻抗比較高，所以不能把低阻抗負載連接到它，因為不能輸送高負載的電流。另外，功率放大器的輸出阻抗比較低，可以提供比較高的電流。
功率放大電路
功率放大電路可以將輸入信號的功率放大到輸出端。功率放大電路通常用于放大電流和電壓，以便將它們用于驅動負載。
功率放大電路的特點是可以承受高功率的負載。它通常包括一個功率放大器和一個輸出級，功率放大器用于放大輸入信號的功率，而輸出級則用于將放大后的信號傳輸到負載上。功率放大電路的輸出級通常包括一個輸出變壓器或輸出電容，以便將信號傳輸到負載上。
優點：可以提供高功率的輸出信號，適用于大功率負載。
缺點：通常需要更多的電源和更大的散熱器，以便處理高功率的信號。
電壓放大電路
電壓放大電路可以將輸入信號的電壓放大到輸出端。電壓放大電路通常用于放大微弱的信號，以便將它們用于驅動高阻抗負載或其他電路。
電壓放大電路的特點是可以承受高電壓的負載。它通常包括一個放大器和一個輸出級，放大器用于放大輸入信號的電壓，而輸出級則用于將放大后的信號傳輸到負載上。
優點：可以提供高電壓的輸出信號，適用于高阻抗負載。
缺點：通常需要更高的輸入阻抗和更高的放大倍數，以便處理微弱的信號。

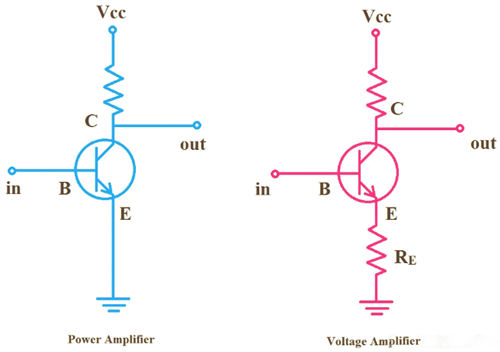

功率放大電路與電壓放大電路對比
功率放大電路：主要用于放大電流和電壓，以便驅動負載。它通常用于大信號狀態下工作，適用于驅動揚聲器等大功率負載。功率放大電路的輸出阻抗較低，能夠提供較高的電流。
電壓放大電路：主要用于放大微弱信號，適用于高阻抗負載或其他電路。它通常用于小信號電壓的放大，輸出阻抗較高，不能輸送高負載電流。
功率放大器：輸出阻抗低，能夠提供較高的電流，適用于驅動低阻抗負載。
電壓放大器：輸出阻抗高，不能輸送高負載電流。
功率放大電路：需要處理大電壓和大電流，因此要考慮晶體管的極限工作問題、能量轉換效率、非線性失真和器件散熱等問題。
電壓放大電路：主要關注電壓增益、輸入和輸出阻抗等性能指標，通常工作于小信號狀態。
功率放大電路是單管功放、堆挽功放等組成，耦合方式包括直接耦合、電容耦合、變壓器耦合等。
電壓放大電路是基本放大電路、差動放大電路和集成運放組成的電路等，耦合方式包括直流耦合和阻容耦合等。
功率放大器和電壓放大器本質上是沒有什么不同的，只不過是各自強調的輸出流不同。功率放大器突出功率，電壓放大器強調電壓，在不失真的情況下輸出的電壓和功率都是經過放大器輸出的。
