觸摸延時開關電路是利用人體作為感應信號來控制場效應管的導通和關閉，并加入延時電路從而實現延時開關功能。在工作時，觸碰觸摸電極，電路將導通，在延時所需時間后開關閉合，燈亮，定時一段時間后燈滅。
觸摸延時開關電路通常包括三極管、電容、場效應管等元件。具體電路設計可能有所不同，但基本原理相似。
1.感應信號觸發：當人體觸摸開關的金屬感應部分時，會產生一個感應信號。這個信號會觸發三極管導通，對一個電容進行充電，形成電壓維持場效應管導通，從而使燈泡發光。
2.電容充電與放電：在觸摸開關后，電容開始充電，形成一個維持燈泡發光的電壓。當手離開開關后，電容停止充電，開始放電。當電容放電完成后，場效應管的柵極電勢降低，進入截止狀態，燈泡熄滅。
3.延時機制：延時時間主要由電路中的電容和電阻參數決定。電容通過電阻放電，電壓逐漸降低，當電壓不足以維持場效應管導通時，燈泡熄滅。延時時間可以通過公式T=RC計算，但由于電路元件的誤差，實際延時時間可能會有所不同。
這種觸摸式延時開關電路它是沒有實際的開關的，和我們經常開到的墻壁開關不一樣，墻壁開關只是機械式的閉合與斷開。而這種觸摸式開關只需要用戶摸一下相應的位置就可以打開電源。燈就會被點亮，然后等到延時結束以后，燈會自動關閉。
圖中左邊的開關S1是一個物理開關，正常是處于閉合狀態，之所以裝這樣一個物理開關就是以防萬一發生突發情況可及時切斷交流電。橋式整流電路D4是將220V交流電轉變為直流電，為后級電路提供直流工作電源。單向晶閘管Q3是主要控制元件，來控制左邊燈泡的開與關。三極管Q4，電容C3，三極管Q5，觸摸片，電阻R11,R12等構成了觸摸延時電路，去控制單向晶閘管Q3的導通與截止，進而控制照明燈的開與關。
上圖的開關控制電路最大的特點就是用一個可觸摸金屬片去取代傳統的機械式開關。當我們沒有觸摸金屬片時，三極管Q5的狀態為截止狀態，電容C3通過電阻R10保持滿電狀態，此時電通過三極管Q4的基極與發射極驅動三極管Q4打開，將單向晶閘管Q3的觸發電壓拉到GND，因此單向晶閘管Q3處于截止狀態，左邊的照明燈也不會被點亮。
當我們去觸摸金屬片時，人體的感應電壓通過安全的隔離電阻R11加到三極管Q5的基極，驅動三極管Q5打開，三極管Q5打開以后，集電極和發射極會處于短路狀態，這時滿電電容C3里面的電會被迅速放掉，進而三極管Q4的基極電壓也會被拉到0V，導致三極管Q4由于沒有驅動而截止，此時三極管Q4的集電極電壓會被R9拉到高壓，因此單向晶閘管Q3的控制極也會被拉到高壓，Q3觸發電壓導通，進而左邊的照明燈會被點亮。
當我們停止觸摸金屬片以后，三極管Q5就會由于沒有驅動而恢復為截止狀態，橋式整流電路D4通過電阻R10向電容C3充電，當充到電容上的電壓超過三極管Q4的導通電壓以后，三極管Q4導通，將單向晶閘管Q3的控制極拉低促使Q3截止。進而使左邊照明燈熄滅。
電容C3的充電時間就是延時時間，可根據需求調整。發光二極管D5是一個電路指示燈，當黑暗的樓道需要找觸摸開關時，可以先找到電路指示燈，方便展示觸摸開關具體位置。

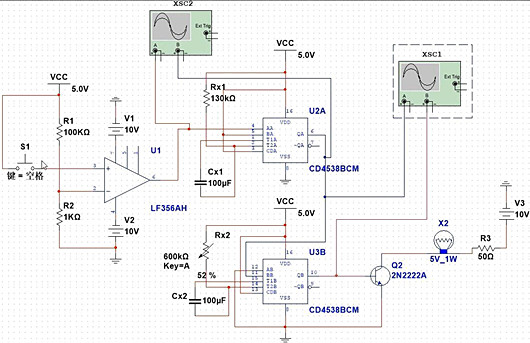

觸摸延時開關電路圖

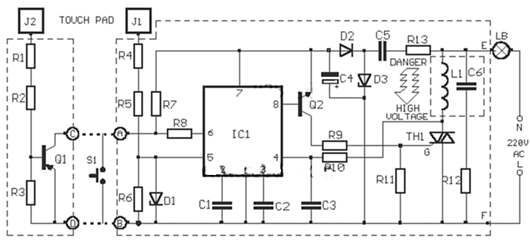

觸摸延時開關電路圖
電路大約延時7秒：
