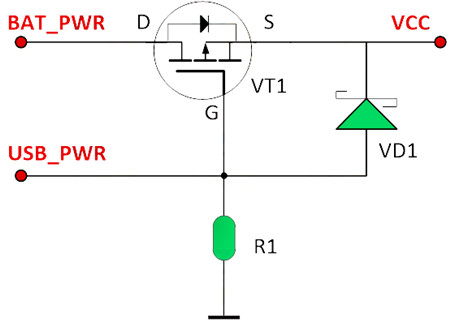

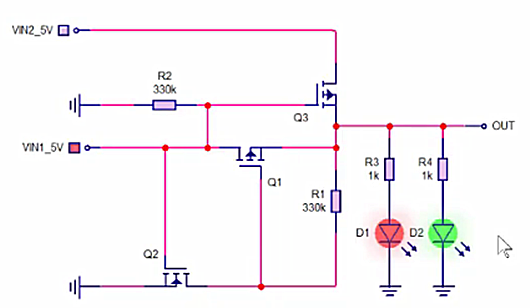

圖中USB_PWR表示外接的5V的USB直流電源，BAT_PWR表示鋰電池供電電源（最大值4.2V），VCC則是電路系統的供電引腳，它來源于BAT_PWR或USB_PWR，而電路的核心是一個P溝道增強型場效應管，它的開關行為與PNP三極管相似，以相應的開關電路為例，當柵極輸入為低電平“L”時，場效應管VT1處于導通狀態，相當于一個處于閉合狀態的開關，如下圖所示：

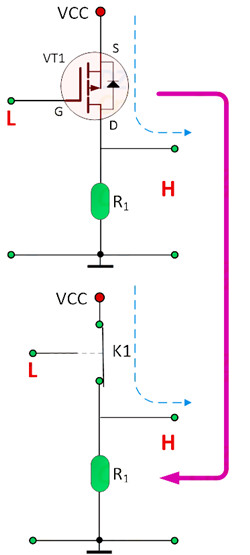

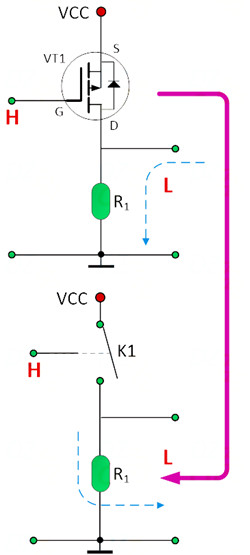

當柵極輸入為高電平“H”時，VT1處于截止?fàn)顟B(tài)，相當于一個處于斷開狀態的開關，如下圖所示：
只有當 柵-源電壓（Gate Source Voltage, VGS） 為負值時，PMOS才會導通，數據手冊中會標注相應的閾值電壓。
當然，VGS也不可過小，否則可能會擊穿絕緣層而損壞場效應管。
