高通濾波器（High-Pass Filter, HPF）

作用：允許高頻信號通過，抑制低頻信號。

頻率響應：

通帶：截止頻率以上的頻率可以通過。

阻帶：截止頻率以下的頻率被逐漸衰減。

低通濾波器（Low-Pass Filter, LPF）

作用：允許低頻信號通過，抑制高頻信號。

頻率響應：

通帶：截止頻率以下的頻率可以通過。

阻帶：截止頻率以上的頻率被逐漸衰減。

電路結構

低通濾波器的電路結構中，電容放在輸出端，電感放在輸入端，使電壓相位滯后。（電容、電阻串聯）

高通濾波器的電路結構中，電容放在輸入端，電感放在輸出端，使電壓相位超前。

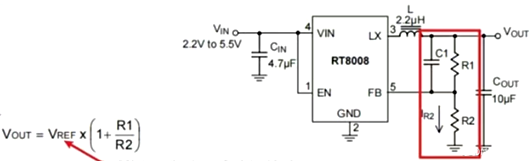

例一如下圖，F(xiàn)B為feedback反饋參考電壓，通過調整R1和R2分壓可以計算得到Vout。C1和R2串聯至接地，C1相當于輸入、R2相當于輸出，分析得出電容在輸入因此為超前電壓相位（高通），因此C1是相位補償電容，有加速穩定輸出電壓的作用，相位補償解決振鈴問題。

R1、R2與輸出電壓相關，作用是調整輸出電壓。C1是相位補償電容，有加速穩定輸出電壓的作用。

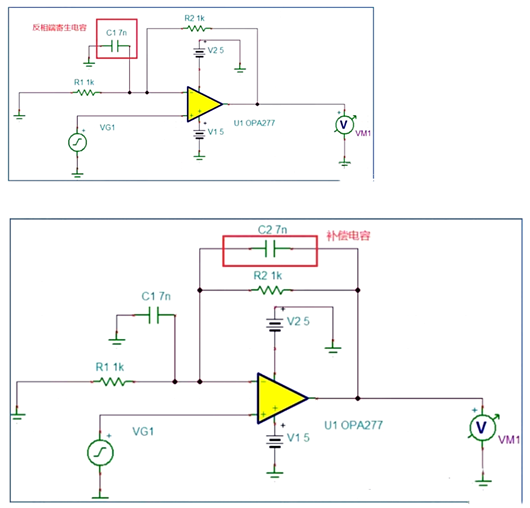

例二如下圖，R2和C1串聯接入地線，R2為輸入、C1為輸出（低通），電壓滯后，因此可以在R2上并聯C2，使C2和R1構成高通濾波器Q，使相位超前，達到相位補償?shù)淖饔谩?/span>

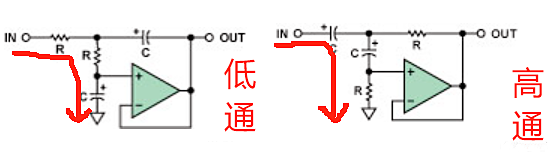

例三如下圖，低通為輸入R和輸出C。高通為輸入C和輸出R。

高通濾波器和低通濾波器的區別

低通濾波器只允許低于特定截止頻率的信號通過，而阻止或減弱高于這個頻率的信號的電子器件。它在音頻處理、無線通信和數據轉換等領域中非常重要。

高通濾波器與低通濾波器相反，它允許高于特定截止頻率的信號通過，同時抑制低于這個頻率的信號。高通濾波器在圖像處理、音頻放大和電子噪聲過濾等方面具有廣泛應用。

低通濾波器的電路結構中，電容放在輸出端，電感放在輸入端，而高通濾波器的電路結構中，電容放在輸入端，電感放在輸出端。此外，低通濾波器可以抑制高頻信號，而高通濾波器可以抑制低頻信號。

傳遞函數：高通濾波器的傳遞函數在低頻時衰減，而在高頻時增益較高；低通濾波器的傳遞函數在低頻時增益較高，而在高頻時衰減。

頻率響應曲線：高通濾波器的頻率響應曲線在低頻時呈下降趨勢，而在高頻時呈上升趨勢；低通濾波器的頻率響應曲線在低頻時呈上升趨勢，而在高頻時呈下降趨勢。

響應特性：高通濾波器會通過高頻信號而阻止低頻信號的傳遞；低通濾波器會通過低頻信號而阻止高頻信號的傳遞。
