運放積分電路是一種將輸入信號進行積分處理的電路。積分電路由一個電阻R和一個電容C構成。在實際應用中，積分電路通常包含運算放大器、電容、電阻等元件。運放將輸入信號放大并傳遞給電容進行積分。積分電路的輸出是輸入信號的積分。在積分電路中，電容的電壓隨時間的變化率與輸入信號成正比。
運放積分電路的公式為：
其中，Vout是輸出電壓，Vin是輸入電壓，R是電阻的阻值，C是電容的電容量，t是時間。
運放積分電路原理
運放積分電路的工作原理基于虛斷和虛短原理。在反相放大器中，反饋電阻被電容替代，反相輸入端沒有電流，因此電壓為零。由于同相輸入端接地，電壓也為零。輸出電壓與輸入電壓成比例，但極性相反。當輸入電壓發生變化時，輸出電壓會按照輸入電壓的變化進行積分，形成斜坡輸出。
運放積分電路在信號處理中具有廣泛的應用，例如在音頻濾波、傳感器信號處理和控制系統中。它可以對輸入信號進行積分以平滑和濾波，去除高頻噪聲和雜散信號。此外，積分電路還可以用于計算輸入信號的面積，例如用于測量脈沖寬度、功率和能量等。
運算放大器(運放)積分器電路是在運放反相放大器的電路上增加一個積分電容構成，該積分電容并聯在運算放大器的反饋電阻上，見圖。
積分器電路根據電路時間常數和放大器的帶寬輸出某個頻率范圍上輸入信號的積分。會向反相輸入施加輸入信號，以使輸出相對于輸入信號的極點反相。理想的積分器電路會根據輸入偏移電壓的極點在電源軌上飽和，并需要添加一個反饋電阻器 R2，以提供穩定的直流運行點。反饋電阻器可限制用于執行積分函數的較低頻率范圍。該電路最常用作更大反饋/伺服環路的一部分，用于提供直流反饋路徑，因此無需使用反饋電阻器。

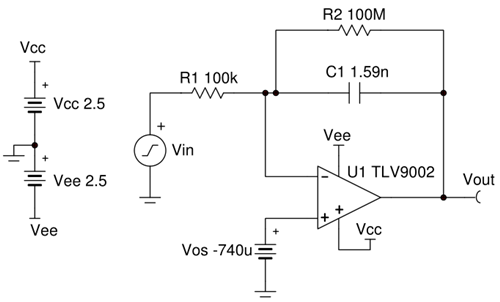

積分器電路

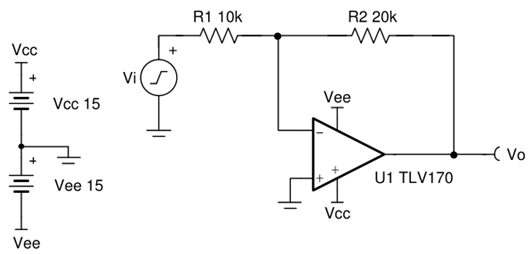

反相放大器電路
說明
對于反饋電阻器，所使用的值大小應符合實際。
選擇一個 CMOS 運算放大器，以最大程度地降低輸入偏置電流產生的誤差。
放大器的增益帶寬積 (GBP) 將設置積分函數的頻率范圍上限。從與放大器帶寬相距十倍頻的位置開始，積分函數的有效性通常會降低。
需要將一個可調節基準連接到運算放大器的同相輸入，以抵消輸入偏移電壓，否則大直流噪聲增益將導致電路飽和。具有極低偏移電壓的運算放大器可能不需要該操作。
