門電路圖形符號,門電路真值表圖文-KIA MOS管
信息來源：本站 日期：2024-11-25
邏輯電路是指完成邏輯運算的電路。這種電路，一般有若干個輸入端和一個或幾個輸出端，當輸入信號之間滿足某一特定邏輯關系時，電路就開通，有輸出；否則，電路就關閉，無輸出。所以，這種電路又叫邏輯門電路，簡稱門電路。

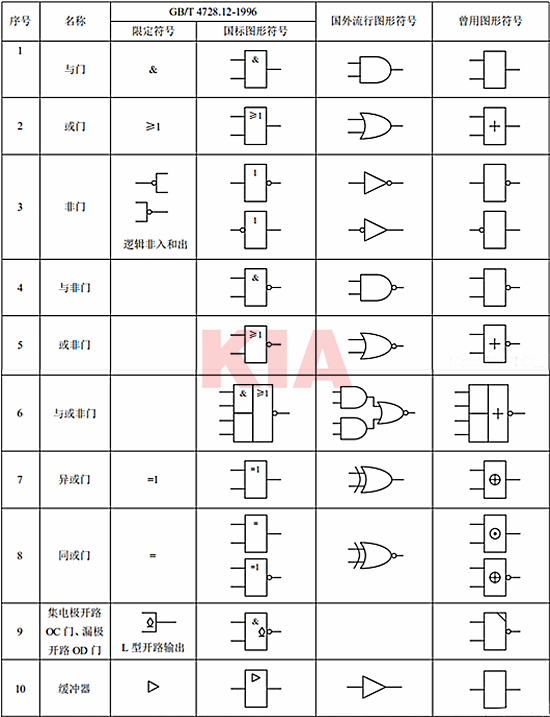

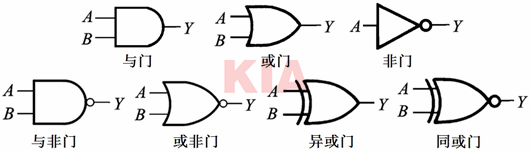

基本邏輯門如與門、或門、非門、與非門、或非門、異或門和同或門等。下面是邏輯門電路的國際圖形符號和限定符號(GB/T4728.12-1996)、國外流行圖形符號和曾用圖形符號。
注：在表的第三列列出了限定符號，限定符號有總限定符號、輸入/輸出限定符號、內部連接符號、方框內符號、非邏輯連接和信息流指示符號等。
總限定符號用于表征邏輯單元的總邏輯功能，輸入/輸出限定符號標注在方框內輸入端或輸出端，用于說明輸入或輸出的功能消息等等。

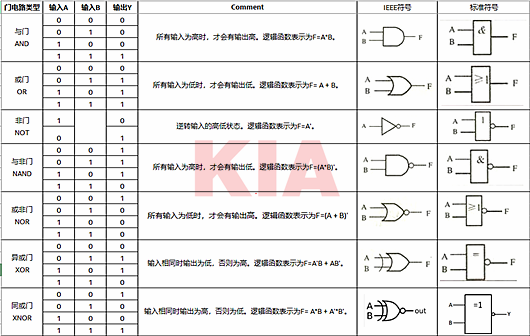

這是典型的邏輯門類型列表，每個門都有其特定的邏輯功能。
