發光二極管封裝尺寸

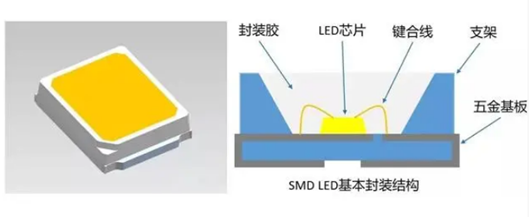

發光二極管（LED）的封裝尺寸有多種規格，常見的包括0603、0805、1210、3528、2835、3030、4014、5050、3535、5630、5730、7020和7030等。這些尺寸通常以毫米為單位，表示LED燈珠的長度、寬度和高度。

常見貼片LED型號及封裝尺寸

0603：尺寸為0.6mm x 0.3mm x 0.3mm

0805：尺寸為2.0mm x 1.25mm x 0.8mm

1210：尺寸為3.2mm x 1.6mm x 1.1mm

3528：尺寸為3.5mm x 2.8mm x 1.9mm

2835：尺寸為2.8mm x 3.5mm

3030：尺寸為3.0mm x 3.0mm

3014：尺寸為3.0mm x 1.4mm

4014：尺寸為4.0mm x 1.4mm

5050：尺寸為5.0mm x 5.0mm

3535：尺寸為3.5mm x 3.5mm

5630：尺寸為5.6mm x 3.0mm

5730：尺寸為5.7mm x 3.0mm

7020：尺寸為7.0mm x 2.0mm

7030：尺寸為7.0mm x 3.0mm

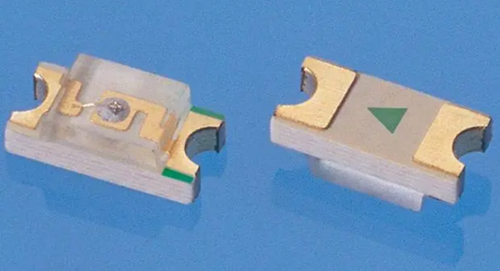

SMD-LED一般封裝型號包括0603、0805、1206等。這些型號代表了LED的封裝尺寸，例如0603代表長度為.06英寸，寬度為.03英寸。這些封裝型號在電子產品中應用廣泛，具有較小的尺寸和良好的亮度。

0603型號的SMD-LED適用于小型電子設備中，如手機、數碼相機等；0805型號的SMD-LED適用于一般電子設備中，如電視、電腦等；1206型號的SMD-LED適用于較大型的電子設備中，如汽車、航空器等。

發光二極管封裝正負極

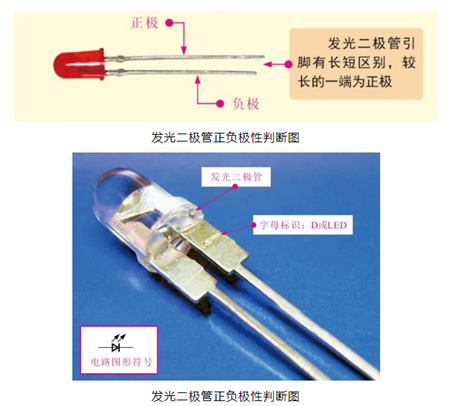

發光二極管正負極容易區分。長引腳為正極，短引腳為負極。

引腳相同的情況下，LED管體內極小的金屬為正極，大塊的為負極。

貼片式發光二極管，一般都有一個小凸點區分正負極，有特殊標記為負極，無特殊標記為正極。

貼片發光二極管主要參數

正向電壓（VF） ：紅光、黃光，橙光和黃綠光通常在1.8V到2.2V之間。白光，紫光，藍光，翠綠光通常在2.8V到3.4V之間。

正向電流（IF） ：一般在1mA到20mA之間。

功率：例如，0603型號的功率為0.06W，5730燈珠功率為0.5W,7030燈珠功率為1W。

亮度：不同型號的亮度有所不同，高亮度型號可以達到更高的光輸出。

波長：發光顏色不同，波長也不同，例如紅光（620-630nm）、藍光（450-460nm）、黃光（585-595nm）等。
