橋式整流器，一種將交流電轉換為直流電的電子元件，是利用二極管的單向?qū)ㄐ赃M(jìn)行整流的最常用的電路。
橋式整流器由四只整流硅芯片通過橋式連接，外部用絕緣材料封裝而成。對于大功率的橋式整流器，還會在絕緣層外添加金屬殼以增強散熱效果。
橋式整流器的工作原理是通過四個二極管對交流電進行整流，將交流電轉換為直流電。它通常用于全波整流電路中，能夠有效地將交流電轉化為直流電，并用于供電和給蓄電池充電。此外，橋式整流器還可以限制蓄電池電流倒流回發電機，從而保護發電機不被逆電流燒壞。
橋式整流器應用
整流作用：橋式整流器能夠?qū)⒔涣麟娹D(zhuǎn)換為脈動直流電。脈動直流電雖然還不是平滑的直流電，但已經去除了交流電中的負半周部分，為后續的濾波和穩壓提供了基礎。
防逆流作用：橋式整流器還具有防逆流的功能。它只允許電流從輸入端流向輸出端，防止電流從輸出端逆向流回輸入端，從而保證了電路的穩定性和安全性。
橋式整流電路的主要作用是將交流電轉換成直流電，常用于各種電子設備中，如電源供應器和逆變器，以及電力系統、工業控制等領域。

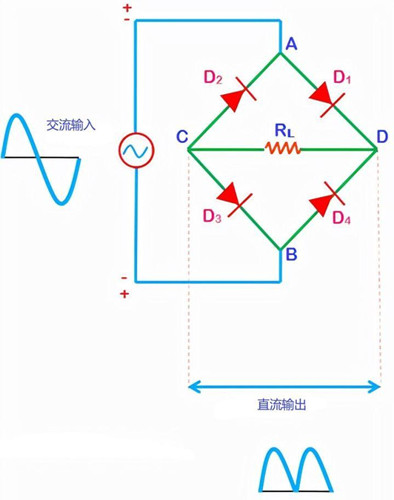

橋式整流電路是由四個二極管連接在一個閉環“橋”配置中，以產生所需的輸出。

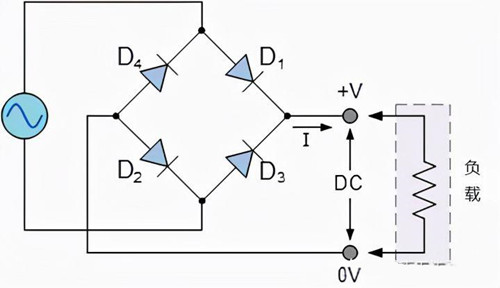

這種橋式電路的主要優點是不需要特殊的中心抽頭變壓器，從而減小了尺寸和成本。單個次級繞組連接到二極管橋網絡的一側，負載連接到另一側，如下圖所示。
橋式整流電路工作原理
在輸入交流波形二極管的正半周期期間，D1 和 D2 正向偏置，D3 和 D4 反向偏置。當電壓超過二極管D1 和 D2 的閾值電平時，開始導通 - 負載電流開始流過它，如下圖紅線的路徑所示。
橋式整流電路正半周期工作原理
在正半周期間，二極管 D3-D2 得到正向偏置，并起到閉合開關的作用。二極管 D1-D4 反向偏置并且不導通，因此就像打開開關一樣。因此我們?cè)谳敵龆说玫秸胫堋?/span>
橋式整流電路負半周期工作原理
在負半周期間，二極管 D1-D4 正向偏置，并起到閉合開關的作用。二極管 D3-D2 反向偏置并且不導通，因此就像打開開關一樣。因此我們?cè)谳敵龆说玫秸胫堋?/span>
