mos管不能完全關斷原因,mos管關不斷解決-KIA MOS管
信息來源：本站 日期：2024-11-07
mos管不能完全關斷可能由多種原因造成，如驅動電壓不足、柵極電阻過大、溫度過高等。
漏電流：MOSFET存在漏電流，即使是在關斷狀態下，仍然會有微小的電流流過，導致無法完全關斷。
負載影響：后端負載的靜態功耗很低時，MOSFET的漏電流會在負載上產生電壓，導致無法完全關斷。
柵極電容影響：MOS管的柵極和源極之間存在結電容，如果驅動電流不足以快速充電或放電，會導致開關速度慢，影響關斷效果。
柵極電壓不足：柵極電壓不足或不穩定也會導致MOSFET無法完全關斷。
驅動電路設計不合理：如果驅動電路設計不當，可能導致無法在短時間內將柵源電壓（Vgs）降低到關斷閾值以下，從而無法關斷MOS管。
mos管不能完全關斷的一些解決方法
檢查驅動電壓：
確保MOS管的柵極驅動電壓達到或超過其規格書中指定的閾值電壓（VGS（th））。如果驅動電壓不足，MOS管可能無法完全關閉。
如果使用的是邏輯電平驅動的MOS管，確保邏輯信號在關閉時能達到低電平標準（如OV或接近OV）。
調整柵極電阻：
柵極電阻的大小會影響MOS管的開關速度。如果柵極電阻過大，可能導致MOS管關閉速度變慢或無法完全關閉。適當減小柵極電阻可能有助于改善情況。
增加負載電阻：在MOS管的輸出端增加合適的負載電阻，確保在關斷時能夠形成足夠的分壓，從而使測量到的電壓表現為關斷狀態。
檢查溫度：
MOS管的性能受溫度影響。高溫可能降低MOS管的閾值電壓，使其更難關閉。確保MOS管工作在合適的溫度范圍內，并考慮使用散熱片或風扇等散熱措施。
檢查漏源電壓：
確保漏源電壓（VDS）沒有超過MOS管的額定電壓。過高的漏源電壓可能導致MOS管損壞或性能下降。
使用負偏置電壓：
對于一些特殊的MOS管（如耗盡型MOS管），可能需要在柵極上施加負偏置電壓以確保其完全關閉。查閱規格書以了解是否需要此措施。
檢查外部電路：
有時MOS管關不斷的問題可能并非由MOS管本身引起，而是由外部電路（如電源、負載等）引起。檢查外部電路以確保其正常工作。
增加驅動能力：
如果驅動能力不足，也可能導致MOS管無法完全關閉。考慮使用更高驅動能力的驅動電路或驅動器。
使用隔離驅動：
在高噪聲環境中，使用隔離驅動電路可以確保柵極驅動信號的純凈和穩定，從而改善MOS管的關閉性能。
檢查PCB布局和走線：
不良的PCB布局和走線可能導致柵極驅動信號受到干擾或衰減，從而影響MOS管的關閉性能。優化PCB布局和走線可能有助于解決問題。
電源過壓保護電路，PMOS無法關斷案例

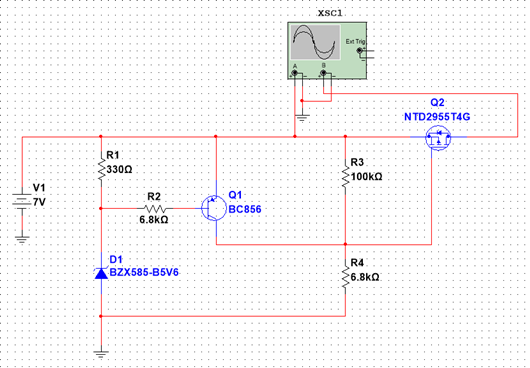

使用三極管、MOS管搭建輸入電壓過壓保護電路，仿真電路的PMOS無法關斷，仿真電路如下：
以上電路按理當輸入電壓大于6.3V時，Q2應該會關斷，可是在示波器中觀察到的卻是有7V輸出；
在PMOS的輸出接負載，可以關斷。

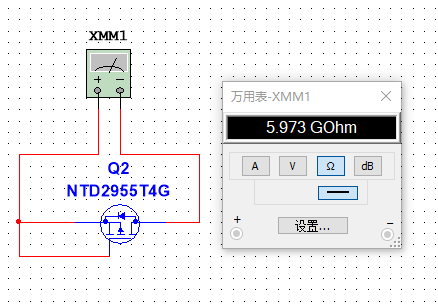

分析：MOS管屬于半導體電子開關，而非機械式開關，不可能做到電氣隔離的效果，從其特性來看，即使導通，其導通電阻也與Vgs的大小有關，Vgs越大(絕對值)，其導通電阻越小。輸出接負載電阻，肯定是與MOS管關斷時具有的電阻，形成的分壓，所以表現出關斷；當不接負載電阻時，輸出相當與開路，所以量測到的電壓為輸入電壓，沒有起到關斷效果。由此單獨量測當Vgs=0時，Rds兩端的阻抗，發現其有6GΩ，如下：
