esd靜電防護標準,ESD靜電防護-KIA MOS管

ESD靜電防護

ESD： Electro-Static Discharge，靜電釋放；靜電是一種處于靜止?fàn)顟B(tài)的電荷，當電荷聚集在某個物體上或表面上就形成了靜電；靜電產生的兩大原因：摩擦起電和感應起電（電磁感應）。

為什么會產生靜電？

正常狀態：物體處于“電中性 狀態”

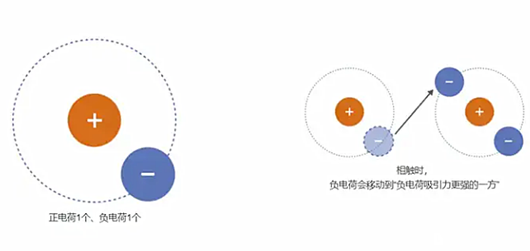

當兩個不同物體接觸時：“物體”對負電荷的吸引力不同，造成如下圖現象--平衡被破壞的狀態，就被稱為“靜電”。

靜電釋放：

帶有“靜電”的物體，處于電荷不平衡的狀態。當帶靜電的物體接觸零電位物體或與其有電位差的物體就會產生電荷轉移，產生靜電釋放。

esd靜電防護標準

ESD靜電防護標準旨在保護電子元器件、設備和產品在生產、加工、存儲、運輸?shù)拳h(huán)節中免受靜電的損害。

1.國家標準：

GB21148-2020：這是我國關于靜電防護的主要標準之一，它規定了靜電防護的相關要求和測試方法該標準強調了對防靜電電阻值的要求，即電阻值應高于100kQ且小于等于1000MQ（也可轉換為其他單位表示，但需注意單位一致性）。

2.國際標準：

IEC61000-4-2：2014(Ed.2.1)：此標準主要針對電氣、電子設備在受到靜電放電干擾時的適應性評估，包括電快速瞬變脈沖群（EFT）、浪涌和靜電放電（ESD)等三類瞬態騷擾的抗擾性評估。

EN61000-4-1：2015：與IEC61000-4-2類似，但更注重實際應用中的問題。

3.國內自主研發標準：

GB/T17626.4-2015：這是我國自主研發的靜電放電抗擾度試驗標準，適用于信息技術設備在靜電放電干擾下的性能評估。

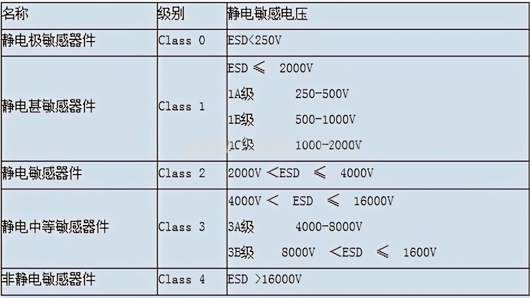

靜電防護等級

ESD靜電防護等級標準分為三級，分別是1、2、3級，旨在根據元器件的靜電敏感度來設定不同的防護要求。

1級：對于生產、加工、存儲、運輸?shù)拳h(huán)節中的靜電控制要求最高的元器件，其最大靜電放電電壓應小于100V此等級適用于靜電容易引起元器件失效或者損壞的產品。

2級：對于一股的電子元器件，其最大靜電放電電壓應小于200V此等級適用于不容易被靜電干擾的產品。

3級：對于不容易受靜電干擾的元器件，其最大靜電放電電壓應小于400V。此等級適用于一些不太容易受靜電干擾的產品。

靜電防護方法

1.使用防靜電材料：包括ESD手套、防靜電鞋、帶有靜電屏蔽的防靜電衣等，以減少靜電的產生和積聚。

2.控制濕度：保持環境濕度在40%~70%的范圍內，有助于降低靜電的積聚和放電風險。

3.接地措施：通過接地將靜電電荷導入大地,是靜電防護的重要手段之一。

4.靜電消除器：使用靜電消除器對設備進行定期清潔和除靜電處理，確保設備處于無靜電狀態。
