推挽輸出電路通過一對參數相同的功率三極管或MOSFET管實現。當控制信號為高電平時，上面的管子導通，電流從電源流向負載；當控制信號為低電平時，下面的管子導通，電流從負載流向地。這種一推一拉的工作方式使得推挽輸出能夠獨立產生高低電平，適用于大功率輸出。
推挽輸出電路
推挽（push-pull）輸出是由兩個MOS或者三極管組成，兩個管子始終保持一個導通，另一個截止的狀態。

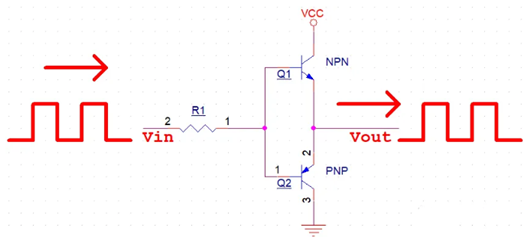

圖1 推挽電路示意圖
當輸入高電平時，叫做推；
上管Q1導通，下管Q2關閉；
電流走向VCC→Q1→Vout。

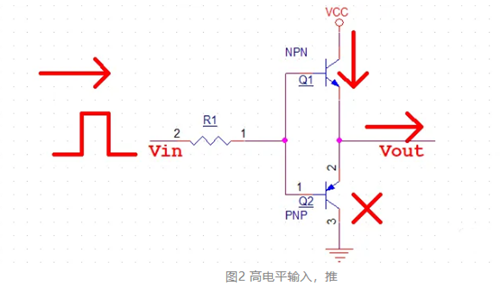

圖2 高電平輸入，推
當輸入低電平時，叫做挽；
上管Q1關閉，下管Q2導通；
電流走向Vout→Q2→GND。

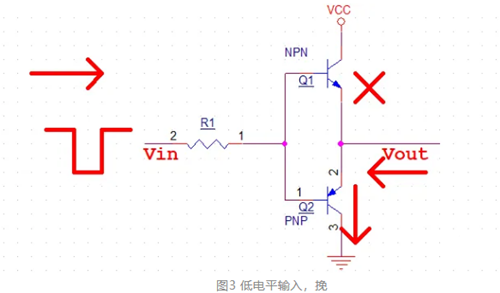

圖3 低電平輸入，挽
推挽電路的特點
推挽電路最大的特點就是能夠增強輸入信號的驅動能力。
推挽輸出由于其直接輸出高低電平的能力，非常適合用于需要確定性電平輸出的場合。
點亮LED燈：推挽輸出模式可以用于直接控制LED燈的亮滅，因為它能夠提供足夠的電流來驅動LED。
驅動繼電器：推挽模式可以輸出足夠的電壓和電流來驅動繼電器，從而控制較大功率的設備。
控制小型電機：對于小型直流電機，可以使用推挽模式來控制電機的啟動和停止。
數字芯片控制：推挽模式可以直接控制一些數字芯片，例如ADC、DAC、觸發器、鎖存器、三極管控制引腳等。
通用數字輸出：推挽模式適用于通用的數字輸出場景，因為它可以輸出確定的高低電平而不需要外部電路的輔助。
