lvds信號介紹,LVDS電平標準詳解-KIA MOS管
信息來源：本站 日期：2024-09-23
LVDS（Low Voltage Differential Signaling），低電壓差分信號，是一種低擺幅的差分信號技術，它使得信號能在差分PCB線對或平衡電纜上以幾百Mbps的速率傳輸，其低壓幅和低電流驅動輸出實現了低噪聲和低功耗。
LVDS傳輸支持速率一般在155Mbps（大約為77MHZ）以上。
IEEE在兩個標準中對LVDS信號進行了定義。ANSI/TIA/EIA-644中，推薦最大速率為655Mbps，理論極限速率為1.923Mbps。
LVDS信號傳輸組成

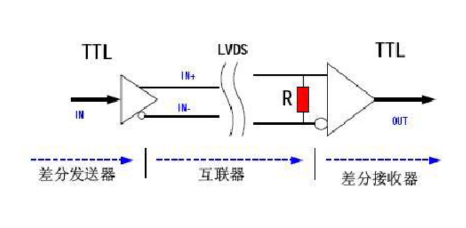

LVDS信號傳輸一般由三部分組成：差分信號發送器，差分信號互聯器，差分信號接收器。
差分信號發送器：將非平衡傳輸?shù)腡TL信號轉換成平衡傳輸?shù)腖VDS信號。通常由一個IC來完成；
差分信號接收器：將平衡傳輸?shù)腖VDS信號轉換成非平衡傳輸?shù)腡TL信號。通常由一個IC來完成；
差分信號互聯器：包括聯接線（電纜或者PCB走線)，終端匹配電阻。按照IEEE規定，電阻為100歐。我們通常選擇為100，120歐。
LVDS信號電平特性

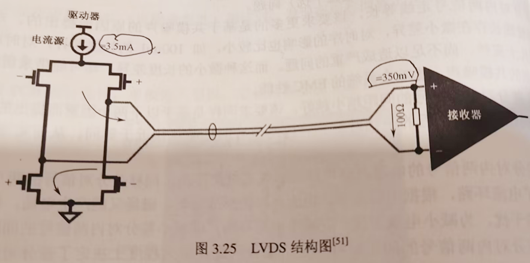

LVDS物理接口使用1.2V偏置電壓作為基準，提供大約400mV擺幅。LVDS驅動器由一個驅動差分線對的電流源組成（通常電流為3.5mA），LVDS接收器具有很高的輸入阻抗，因此驅動器輸出的電流大部分都流過100Q的匹配電阻，并在接收器的輸入端產生大約350mV的電壓。電流源為恒流特性終端電阻在100120歐姆之間，則電壓擺動幅度為：3.5mA*100=350mV;3.5mA*120=420mV。
LVDS電平標準的電氣特性：
高速傳輸能力：最高可達2Gbps。
低電壓和低功耗：采用恒流源模式，功耗幾乎不隨頻率變化。
低噪聲輻射：差分傳輸方式減少電磁輻射。
抗干擾能力強：差分傳輸方式對共模噪聲有較強的抵抗能力。
低擺幅：信號擺幅通常在250mV到450mV之間。
lvds信號
最高速度為3.125Gbps，一般應用于點到點的場合。
舉例:用于并行高速總線SPI4.2的I/O接口電平。
1、驅動器驅動電流為3.5mA。
2、終端通過在差分線兩端接1000電阻形成350mV的電壓擺幅。
3、正向流動，產生邏輯電平1。反向流動，產生邏輯電平0。
4、擺幅小，功耗低，功耗為3.5mA*350mV=1.2mW。不隨著頻率升高而增大功耗。
5、高速邏輯電平中，LVDS是功耗最低的。
