反激式開關電源電壓電流波形分析

反激開關電源主要包括電源輸入電路、MOS驅動電路、RCD吸收電路、電源輸出電路、電壓反饋控制電路等。

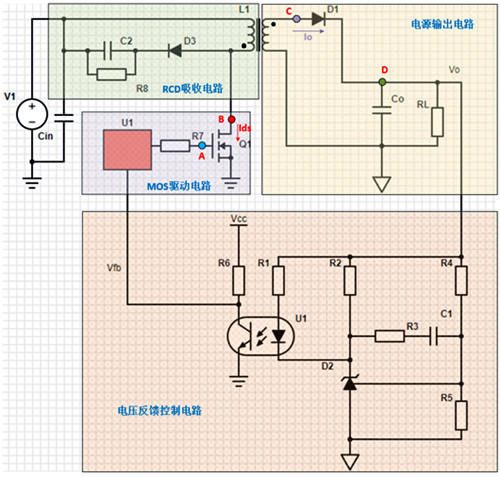

下面結合原理圖，試分析反激開關電源在不連續模式DCM穩態時各關鍵點的電壓和電流的開關波形，不涉及具體元件參數數值。

在MOS管Q1導通時，變壓器L1初級繞組充電。在MOS管關斷時，初級繞組存儲的能量向次級繞組傳遞。

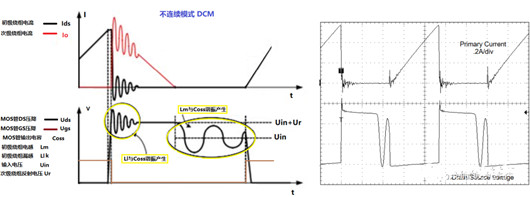

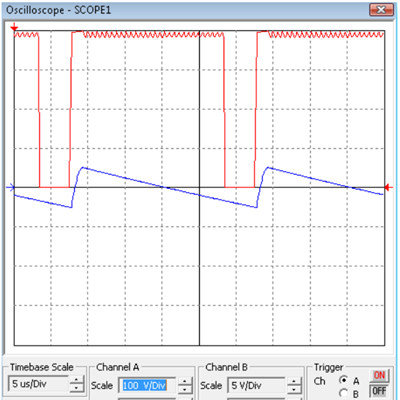

左圖為MOS管驅動電路相關波形的示意圖（電流不連續模式DCM），其中Uin對應上圖的V1，Ugs對應上圖A點電壓波形。右圖是某反激開關電源實測波形，僅體現了初級繞組電流及MOS管DS壓降。

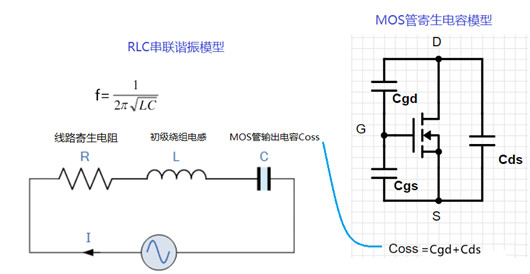

左圖的Uds波形有兩處振蕩波形，分別由初級繞組漏感Llk與MOS管寄生電容Coss諧振產生，由初級繞組電感Lm與MOS管寄生電容Coss諧振產生。由于初級繞組漏感Llk相比初級繞組電感Lm要小得多，比如說前者是后者的1%~5%，所以第一處諧振波形的頻率比第二處要高得多。第一處電壓諧振波形逐漸恢復至穩定狀態，此時Uds電壓幅值為次級反射電壓。第二處開始諧振時，MOS管處于斷態，輸出二極管處于斷態，次級繞組電流為零。

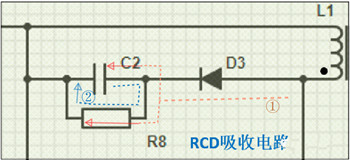

RCD吸收電路波形 當MOS關斷時，RCD吸收電路的作用是吸收MOS管DS兩端的電壓尖峰，防止MOS管D極被Uds電壓尖峰擊穿損壞或影響MOS管的使用壽命。

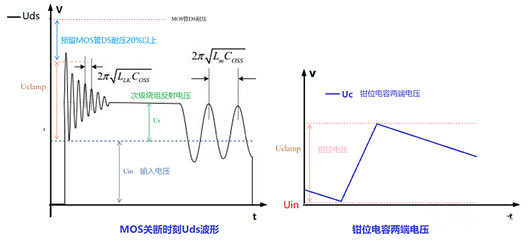

Uc表示鉗位電容C2兩端電壓，其電壓不應超過設計的Uclamp鉗位電壓設計值（已經忽略了二極管正向?qū)▔航担沟肬clamp+Uin＜80%×MOS管DS耐壓。注意下右圖的V軸幅值不是以0V為起始點的，是以Uin為起始點的。

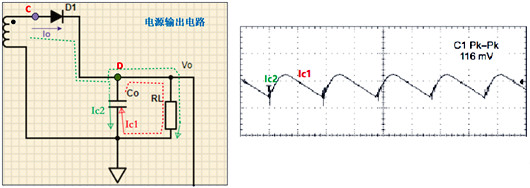

電源輸出電路波形 當電源處于穩態時，在ton時刻，MOS管導通，初級繞組的電感電流線性增加，電容Co向負載RL供電，見下圖電容放電電流Ic1路徑。因?yàn)榉醇ら_(kāi)關電源所用變壓器的初級繞組和側邊繞組的同相端是相反的。在ton時刻，初級繞組為抑制電流增大，初級繞組感應電壓上正下負，側邊繞組Lp的感應電壓上負下正，二極管D1處于截止?fàn)顟B(tài)。

在toff時刻，MOS關斷，初級繞組存儲的能量向次級繞組傳送，初級繞組為維持原電流方向，初級繞組感應電壓上負下正，次級繞組的感應電壓上正下負，二極管D1處于導通狀態，次級繞組經二極管D1向電容Co和負載RL供電。

右下圖是某開關電源輸出電壓紋波電壓實測結果。所以在ton時刻，電容Co兩端電壓波形時間對應Ic1電流放電時間。在toff時刻，電容Co兩端電壓波形時間對應Ic2電流充電時間。

電壓反饋控制電路波形 在這部分電路，通常使用開環系統傳遞函數的伯德圖，結合伯德圖的穩定性判據去討論和判斷開關電源的穩定性。

足夠的幅值裕度和相位裕度是必要的，否則開關電源系統的動態響應特性比較差，或者輸出電壓出現振蕩。

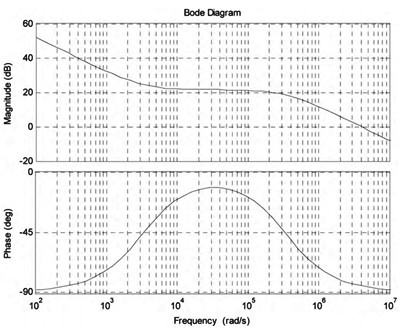

下圖是開關電源電壓控制頻率補償回路傳遞函數伯德圖，相位裕度大于90°，低頻增益為40 dB，中頻增益為20dB，經過實測，輸出電壓是穩定的，動態響應特性好。
