三端穩壓器的檢測方法

1、測量引腳間的電阻值

把指針式萬用表放至“R×1k”檔，將黑表筆接到穩壓器的地端，紅表筆依次接觸另外兩個引腳，測量引腳間的正向電阻，然后將紅表筆接地端，黑表筆依次接觸另外兩個引腳，測量引腳間的反向電阻。

如果測出引腳間的正向電阻值為一固定值，而反向電阻值為無窮大，則三端穩壓器正常。如果測得某兩腳之間的正、反向電阻值均很小或接近0，則可判斷該三端穩壓器內部已損壞；如果測得某兩腳之間的正、反向電阻值均為無窮大，則說明該集成穩壓器已開路損壞；如果測得的電阻值不穩定，隨溫度的變化而改變，則說明該集成穩壓器的熱穩定性能不好。

2、測量輸出端的穩壓值

根據三端穩壓器輸出電壓的大小，把萬用表放至直流電壓合適的擋位，如“10V”或“50V”擋。然后在被測穩壓器的輸入端1與接地端2之間加上一個直流電壓，然后測量該穩壓器的3端的輸出電壓值。根據輸出的電壓值就可判斷該穩壓器是否正常。此法對于在線測量也是適用的，而且更容易觀察穩壓效果。測試時加至輸入端的電壓應比標稱輸出電壓高3V，但不能超過其規定的最大輸入電壓。

三端穩壓器的好壞可以通過以下方法測量：

直流電壓測量

使用萬用表的直流電壓檔，將黑表筆連接到三端穩壓器的地端，將紅表筆連接到三端穩壓器的輸出端，此時讀出的電壓即為三端穩壓器的輸出電壓。

直流電流測量

在三端穩壓器的輸出端并聯一定阻值的負載電阻，然后用萬用表的直流電流檔測量當負載電流變化時輸出電壓的波動幅度，以及在不同負載情況下是否能夠正常工作。

信號發生器和示波器測量

用信號發生器產生一個周期為1kHz左右的正弦波信號，將信號輸入到三端穩壓器的輸入端，并用示波器測量三端穩壓器的輸入和輸出信號。如果輸出信號與輸入信號相比，變化較小，則說明三端穩壓器的穩定性較好。

電阻測量

使用萬用表測量三端穩壓器引腳間的電阻值，包括正向電阻和反向電阻。正常的三端穩壓器，正向電阻值應為一固定值，反向電阻值為無窮大。如果測得某兩腳之間的正、反向電阻值均很小或接近0，則可能內部已損壞。

負載調整率測試

改變負載電流，觀察輸出電壓的變化，計算出變化量與變化前電壓之比，即可得到負載調整率。調整率越小，說明三端穩壓器越好。

溫度調整測試

通過提高或降低穩壓器溫度，觀察其輸出電壓的變化情況，進而確定三端穩壓器的性能是否正常。

波動測試法

施加一個變化周期性的電壓波形，測試穩壓器的輸出電壓變化情況。若變化范圍在1%內，則說明穩壓器工作正常。

三端穩壓器LM317檢測實例

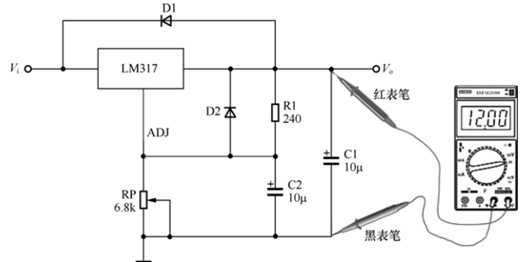

三端可調穩壓器檢測常用的方法為電阻測量法和電壓測量法兩種，在實際檢測中一般采用電壓測量法。以三端穩壓器LM317為例介紹檢測方法，檢測電路如圖。

將可調電阻RP左旋到頭，使ADJ端子電壓為0，用數字萬用表或指針萬用表的電壓擋測量，濾波電容C1兩端電壓應低于1.25V。然后，慢慢向右旋轉RP，使C2兩端電壓逐漸升高，C1兩端電壓也要逐漸升高，最高電壓接近 37V。否則，說明LM317存在異常。

說明：C2的作用是軟啟動控制，使該穩壓器在工作瞬間輸出電壓由低逐漸升高到正常，可以防止穩壓器工作瞬間輸出電壓過高導致工作異常。二極管VD1、VD2是鉗位二極管，可以防止內部調整管等元器件過電壓損壞。
