開關電源分析,電路組成,工作原理圖文-KIA MOS管

開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。

功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。

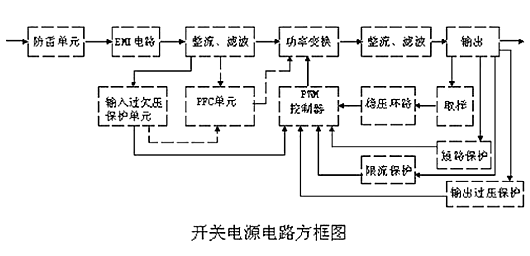

開關電源電路組成

開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

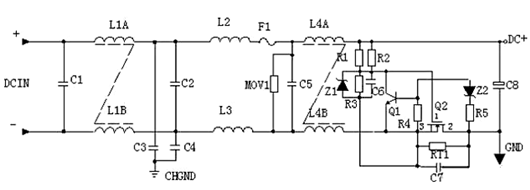

DC輸入濾波電路

① 輸入濾波電路：C1、L1、C2組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。C3、C4為安規電容，L2、L3為差模電感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7組成抗浪涌電路。在起機的瞬間，由于C6的存在Q2不導通，電流經RT1構成回路。當C6上的電壓充至Z1的穩壓值時Q2導通。如果C8漏電或后級電路短路現象，在起機的瞬間電流在RT1上產生的壓降增大，Q1導通使Q2沒有柵極電壓不導通，RT1將會在很短的時間燒毀，以保護后級電路。

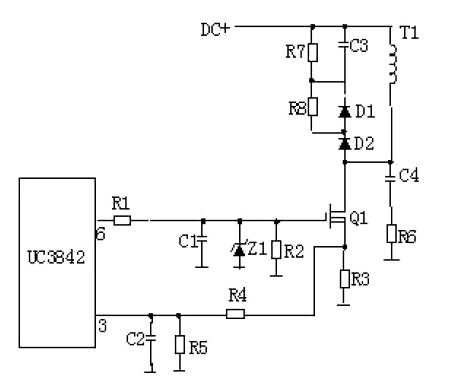

功率變換電路

工作原理：

R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關MOS管并接，使開關管電壓應力減少，EMI減少，不發生二次擊穿。在開關管Q1關斷時，變壓器的原邊線圈易產生尖峰電壓和尖峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前工作周波的占空比控制，因此是當前工作周波的電流限制。

當R5上的電壓達到1V時，UC3842停止工作，開關管Q1立即關斷 。 R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關管的開關速度。R1過小，易引起振蕩，電磁干擾也會很大；R1過大，會降低開關管的開關速度。Z1通常將MOS管的GS電壓限制在18V以下，從而保護了MOS管。

Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時間越長，變壓器所儲存的能量也就越多；當Q1截止時，變壓器通過D1、D2、R5、R4、C3釋放能量，同時也達到了磁場復位的目的，為變壓器的下一次存儲、傳遞能量做好了準備。IC根據輸出電壓和電流時刻調整著⑥腳鋸形波占空比的大小，從而穩定了整機的輸出電流和電壓。 C4和R6為尖峰電壓吸收回路。

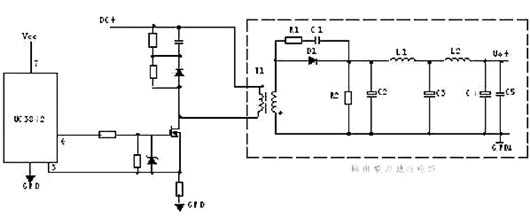

反激式整流電路

T1為開關變壓器，其初極和次極的相位同相。D1為整流二極管，D2為續流二極管，R1、C1、R2、C2為削尖峰電路。L1為續流電感，C4、L2、C5組成π型濾波器。

開關電源分類

開關電源按照拓撲分很多類型：buck boost 正激 反激 半橋 全橋 LLC 等等，但是從本質上區分，開關電源只有兩種工作方式：正激：是開關管開通時傳輸能量，反激：開關管關斷時傳輸能量。

開關電源工作原理

在線性電源中，讓功率晶體管工作在線性模式，與線性電源不同的是，PWM開關電源是讓功率晶體管工作在導通和關斷的狀態，在這兩種狀態中，加在功率晶體管上的伏安乘積是很小的（在導通時，電壓低，電流大；關斷時，電壓高，電流小）/功率器件上的伏安乘積就是功率半導體器件上所產生的損耗。

與線性電源相比，PWM開關電源更為有效的工作過程是通過“斬波”，即把輸入的直流電壓斬成幅值等于輸入電壓幅值的脈沖電壓來實現的。脈沖的占空比由開關電源的控制器來調節。一旦輸入電壓被斬成交流方波，其幅值就可以通過變壓器來升高或降低。通過增加變壓器的二次繞組數就可以增加輸出的電壓值。最后這些交流波形經過整流濾波后就得到直流輸出電壓。

控制器的主要目的是保持輸出電壓穩定，其工作過程與線性形式的控制器很類似。也就是說控制器的功能塊、電壓參考和誤差放大器，可以設計成與線性調節器相同。他們的不同之處在于，誤差放大器的輸出（誤差電壓）在驅動功率管之前要經過一個電壓/脈沖寬度轉換單元。

開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。
