一塊單純的半導體，它的能帶各處都一樣，所以在空間分布上，能帶沒有彎曲，也就是平的。
當一塊金屬與半導體隔著一層氧化層連接在一起時(MOS結構)， 這三個材料內的電子費米能級(或者說功函數)在接觸時是不一致的， 即表示它們的可遷移電子的能量不同。根據"水往低處流、電子往低能量地方遷移”的規律，在三個材料中勢必發生電子的轉移,最終達到穩定，如果沒有外部電壓，將會產生統一的費米能級。
此時，由于電子的遷移，在半導體表面就會形成電場,進而發生能帶彎曲。這個電場越強、半導體表面的狀態變化就越大，這就是我們常說的場效應(Field Effect,場效應晶體管也就是利用了電場改變半導體導電狀態而得名)。
當我們施加外部電壓的干預后，可以抬升或者降低半導體內的電子能量水平，從而抵消或者增強這個電場。

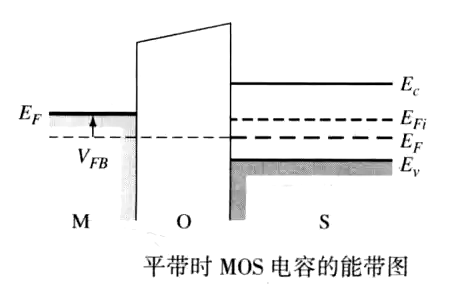

當半導體表面的電場=0時，此時相當于金屬和氧化層對半導體沒有任何影響(等效)， 此時半導體表面也就沒有了能帶彎曲，也就達到了平帶狀態。
所以從另外一個角度看，所謂的平帶電壓也就是半導體表面電場為零時候所需要的外部電壓。
當半導體內沒有能帶彎曲時所加的柵壓，此時表面勢為零,凈空間電荷為零，但由于功函數差和氧化層內可能存在的陷阱電荷，此時穿過氧化物的電壓不一定為零。
假設氧化物中陷阱電荷量為Qss'，單位面積的柵氧化層電容為Cox,則平帶時穿過氧化物的電壓為：
要想使表面勢為零，需要產生一個能抵消功函數差和氧化物陷阱電荷的電壓(注意實際功函數差和氧化層電荷的正負號)
這個電壓就叫平帶電壓(也可以認為是零偏時的表面電勢)。
