【經典電路】輸出短路保護電路圖文分享-KIA MOS管
信息來源：本站 日期：2022-08-10

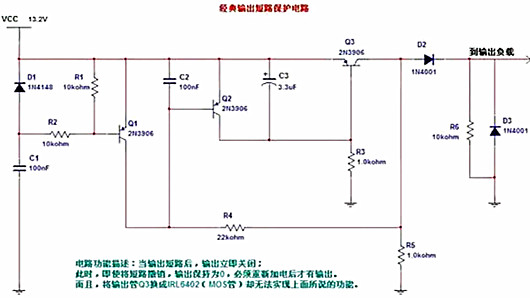

上電時：C2兩端電壓不能突變，Q2基極電壓由VCC開始下降，下降到Q2可以導通（BE結壓降取0.7V），這個時間大概是0.12mS。但是同時Q1也在起到阻止Q2導通的作用，Q1導通的時間大概是：5.87mS也就是說Q2在5.87mS后才會導通，但是同時C3在阻止Q3的導通，阻止時間是0.17mS。
Q1的作用是延時，使得上電時保護電路不動作。這里的保護電路就是Q2和Q3組成的電路。就是讓Q2處于截止?fàn)顟B(tài)，這樣就可以正常輸出電壓了。Q1的延時，就是拖住Q2的導通時間，讓Q3先導通。
C1決定保護電路通電時保護電路的靈敏度,C1容量不能太大,Q1同樣是為了保護電路的可靠性穩定性而設計的,Q1、R1、R2、C1、D1主要是在電源突變時起了很大的作用。Q3在上電0.17mS后導通，負載得電，Q極電壓達到13.3左右，迫使Q2截至，由此可見Q1可以去掉。
經典輸出短路保護電路
短路時：Q極被拉低，Q2導通，形成自鎖，迫使Q3截止，Q3截至后面負載沒有電壓，這時有沒有負載已經沒有關系了，所以即使拿掉負載也不會有輸出。要想拿掉負載后恢復輸出，可以在Q3得CE結上接一個電阻，取1K左右。

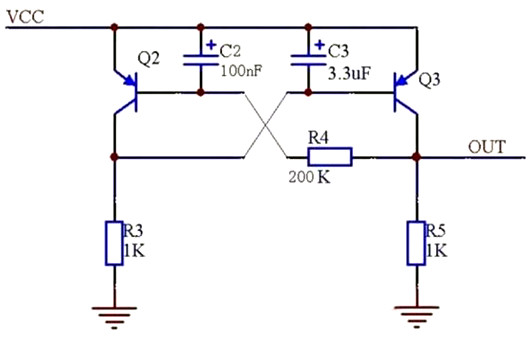

Q2和Q3的電路變換一下就容易看懂了。就是經典的晶體三極管鎖存器。
如下圖：

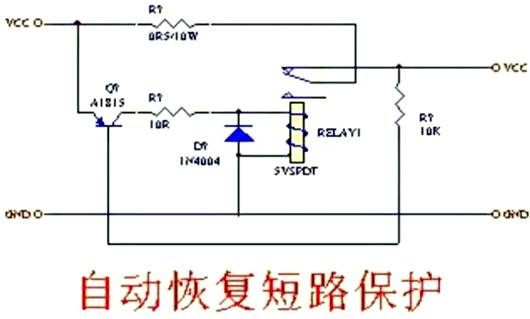

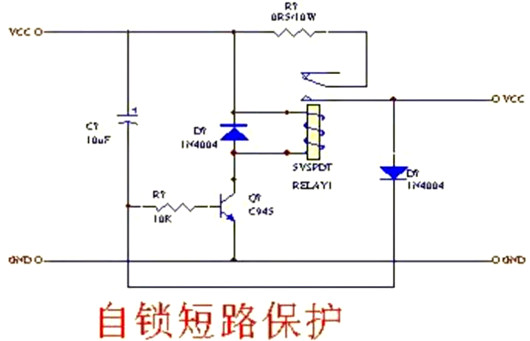

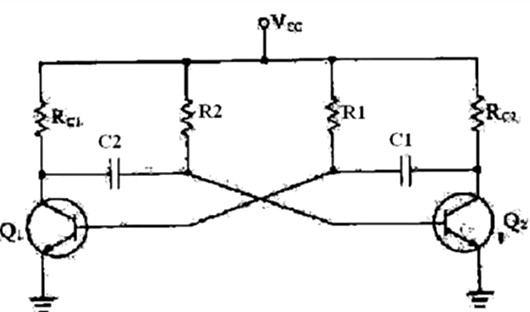

另外附上一些類似的圖。
