簡易的電荷泵驅動NMOS管電路分享-KIA MOS管
信息來源：本站 日期：2022-07-19
通常我們有幾種辦法可以使得電壓抬升，最可靠的辦法就是采用升壓芯片，將電壓升至需要的電壓，再驅動NMOS管。
這確實是比較靠譜的辦法，唯一的缺點就是元件比較多，成本比較貴，而且通常升壓效率比較低，而接下來要介紹的電荷泵，僅需要電容、二極管、電阻和三極管就可以實現升壓效果，而且效率比較高，基本沒損耗。

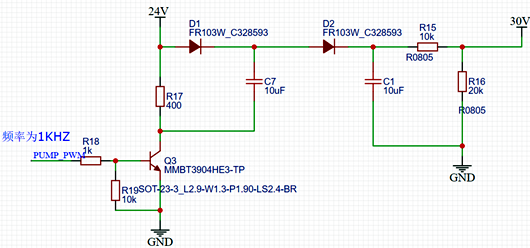

直接上原理圖：
這里的PWM是使用了單片機產生的，也可以使用NE555產生，主要原理就是利用C7，把負極電壓抬升，從而實現正極電壓抬升的效果，但是這里只能產生1KHZ的PWM波形，利用后面的C1和D2進行濾波，注意C1盡量選大一點，需要再一個周期內電荷消耗占比較小，不然輸出的紋波就會很大。
這里到了C1就可以輸出接近48V的電壓了，之所以接近是因為二極管有壓降。后面R15、R16的作用主要是后級使用了三級管做PWM電平轉換，三極管耐壓只能到40V，因此用電阻分壓到30V，也可以使得NMOS完全導通了。

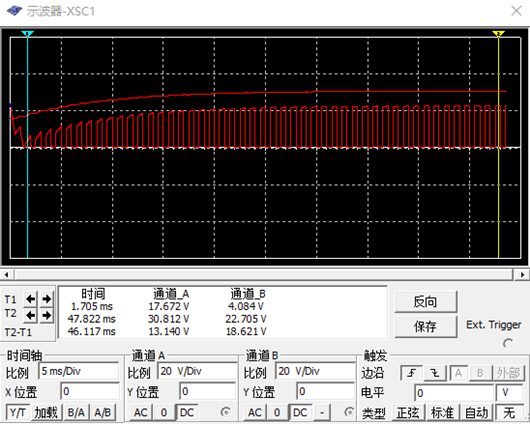

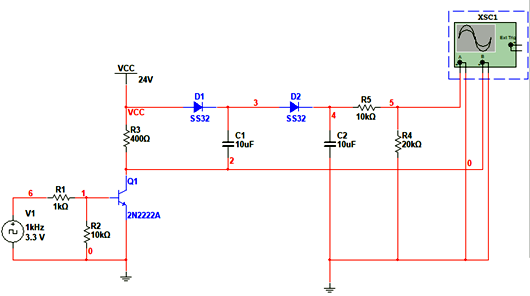

仿真結果如下：
電荷泵從原理上就可以發現，僅適用于低電流的信號電平放大，并不適合高功率場合。
