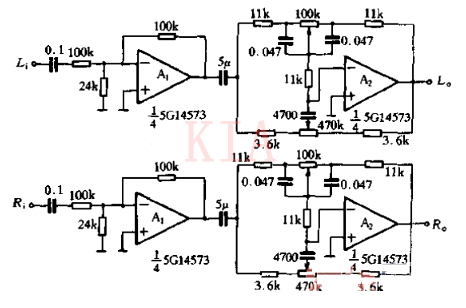

本次的音調控制電路，其中Ai為緩沖放大級，用以降低前級輸出的負擔。
該電路的低頻轉折頻率為30Hz，高頻轉折頻率為1kHz，控制范圍為±20dB.使用運算放大器不僅能設計出具有高低音控制功能的音調電路，而且也能設計出具有高中低音控制功能的音調控制電路，實際電路如下圖所示。

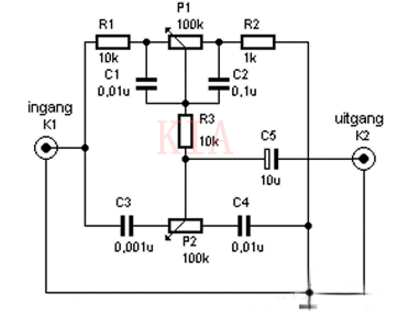

這里有一個電路設計，一個有吸引力的簡單的音調控制電路。這個電路是被動式的，它不需要電源，對音頻電平沒有放大作用，并且有一定的削弱。
可以看出，該電路被構造成兩個T形過濾器，以同樣的方式作為靈活的低音和高音音調控制。兩個T型過濾器左臂連接到音頻輸入端，右臂連接到地，中心點連接輸出端。
P1和P2控制低音高音。想聽到更多的低音，你應該把P1向R1的方向移動。而相比之下，更多的高音，你應該在向C3的方向移動P2。
當然，這并不是一個高質量的音調控制電路，但它最適合用于小型放大器，如250毫瓦的放大器。需要注意的是電路工作在線路電平，他們必須進入最后放大階段再行輸出。

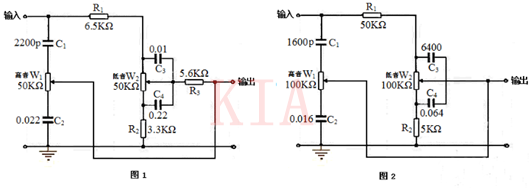

給一個不帶音調控制功放加裝一個高低音電路，即音調控制電路，可以滿足渲染某種氣氛、達到某種效果、或補償揚聲器系統及放音場所的音響不足。
音調控制就是人為地改變信號里高、低頻的成分，這個控制過程其實并沒有改變節目里各種聲音的音調（頻率），所謂“音調控制”只是個習慣叫法，實際上是“高、低音成分調節”或“音色調節”。
一個良好的音調控制電路，要有足夠的高、低音調節范圍，但又同時要求高、低音從最強到最弱的整個調節過程里，中音信號（通常指1000赫）不發生明顯的幅度變化，以保證音量大致不變。

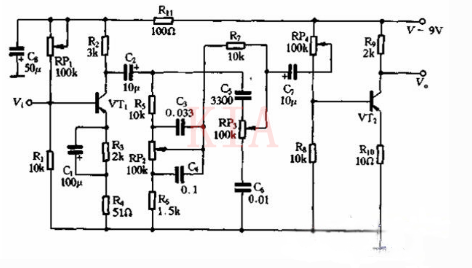

介紹的是一款衰減式的音調控制電路圖。本電路主要是由晶體管和RC網所絡組成。如下圖所示，由于C4、R的分路作用，對高頻分量有很大的衰減，相對提升了低音。
當滑動觸點位于電位器下端時，C被短路，音頻信號通過Q、R5、C3、馬送到VTz的基極，由于Q與C串聯，由于C3容量較小，對低音信號呈現較大的容抗，低音難以通過，因而低音被衰減了，所以RP2對低音起到了控制作用。
礎專是高音控制電位器，當礎專的滑動觸點位于電位器上端時，音頻信號經巴與c5串聯送到VT2的基極。由于/C5容量很小，對低音的容抗很大，使低音不能順利通過，而對高音則可順利通過。
還由于RP3與C6串聯后阻抗很大，對高音的旁路作用不大，這樣就相對地提升了高音。當砌、的滑動點位于電位器下端時，高音則因受到RP3的衰減及C6的旁路而減弱，這樣高音就被衰減。
