【運放電路】減法器電路設計分享-KIA MOS管
信息來源：本站 日期：2022-05-20

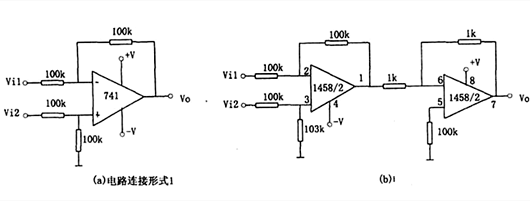

圖（a）電路輸入輸出關系為：V0=Vi2-Vi1圖中放大器的輸出信號電壓極性通常與輸入電壓極性相同。如果要求反相輸出，則采用圖（b）所示電路。其輸入輸出關系為：Vo=Vi1-Vi2。

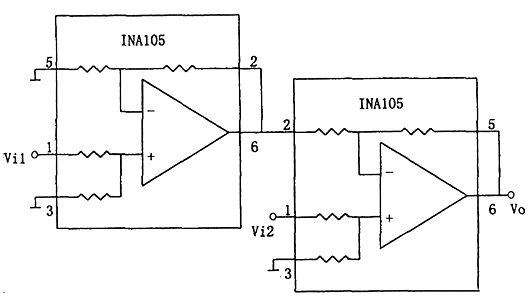

如圖所示為其他器件組成的減法電路（2）。該電路輸入輸出關系為：Vo=Vi2-Vi1。

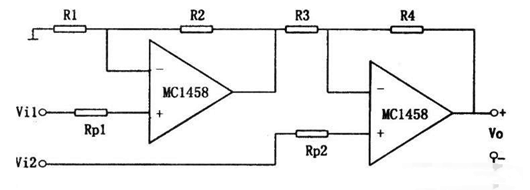

如圖所示為從同相端輸入的兩運放減法電路。

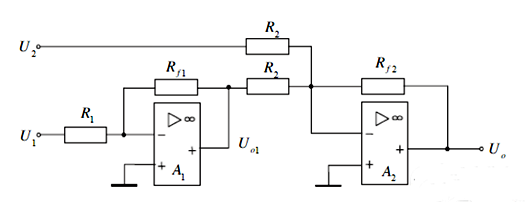

如上圖所示，第一級為反相比例放大電路，若Rf1=R1，則Uo1=-U1；第二級為反相加法電路，則可導出
如果R2=Rf2，則上式變?yōu)?/span>
