【電路圖收藏】5V電子開關電路圖分享-KIA MOS管
信息來源：本站 日期：2022-05-06

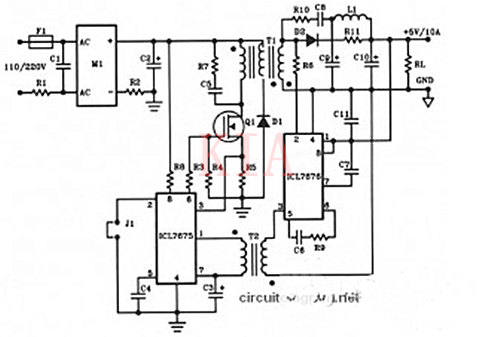

下圖是50W離線式開關電源電路設計。該電路由一個MOSFET供電。BUZ80A/IXTP4N8220V交流電壓輸入和GEIRF823110V交流輸入電壓。輸出將是5VDC，電流高達10A。
示意圖顯示了與5-V10A輸出的50W電源。這確實是一個連續模式反激式轉換器內。該電路具有的功能的初級側和次級側控制器將全例如，過電流保護故障因素。當錯誤條件已經消除，電力供應將進入軟啟動周期之前以recommencing正常運行。
USB充電器套件，又名MP3/MP4充電器，輸入AC160-240V，50/60Hz，額定輸出：DC5V250mA（標簽貼紙為500mA，如果要長期輸出更大電流，請更換Q1為13003）。MP3和MP4在全國范圍大量流行，不過作為日常用品的充電器由于直接和220V高壓相連，具有故障率較高，容易損壞的特點。

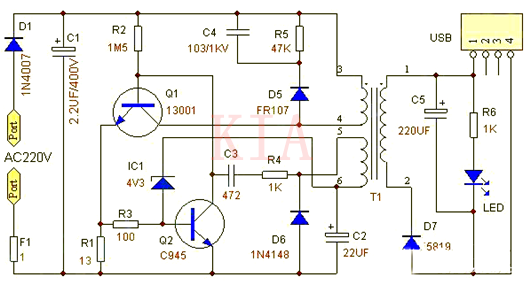

下面是對著實物繪制的電路原理圖：（電路板上有多種元件安裝方法，安裝請與原理圖、實物圖為準，PCB板上有些元件孔是不要安裝的，有些元件要裝在別的元件孔上，這點請注意！）說明：為了簡化電路，達到學習目地，圖中用1歐的電阻F1起到保險絲的作用，用一個二極管D1完成整流作用。
接通電源后，C1會有300V左右的直流電壓，通過R2給Q1的基極提供電流，Q1的發射極有R1電流檢測電阻R1，Q1基極得電后，會經過T1的（3、4）產生集電極電流，并同時在T1的（5、6）（1、2）上產生感應電壓，這兩個次級絕緣的圈數相同的線圈，其中T1（1、2）輸出由D7整流、C5濾波后通過USB座給負載供電；
其中T1（5、6）經D6整流、C2濾波后通過IC1（實為4.3V穩壓管）、Q2組成取樣比較電路，檢測輸出電壓高低；其中T1（5、6）、C3、R4還組成Q1三極管的正反饋電路，讓Q1工作在高頻振蕩，不停的給T1（3、4）開關供電。
當負載變輕或者電源電壓變高等任何原因導致輸出電壓升高時，T1（5、6）、IC1取樣比較導致Q2導通，Q1基極電流減小，集電極電流減小，負載能力變小，從而導致輸出電壓降低；當輸出電壓降低后，Q2取樣后又會截止，Q1的負載能力變強，輸出電壓又會升高；這樣起到自動穩壓作用。
本電路雖然元件少，但是還設計有過流過載短路保護功能。當負載過載或者短路時，Q1的集電極電流大增，而Q1的發射極電阻R1會產生較高的壓降，這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通，從而讓Q1截止停止輸出防止過載損壞。
因此，改變R1的大小，可以改變負載能力，如果要求輸出電流小，例如只需要輸出5V100MA，可以將R1阻值改大。當然，如果需要輸出5V500MA的話，就需要將R1適當改小。注意：R1改小會增加燒壞Q1的可能性，如果需要大電流輸出，建議更換13003、13007中大功率管。
C4、R5、D5起什么作用呢？T1變壓器是電感元件，Q1工作在開關狀態，當Q1截止時，會在集電極感應出很高的電壓，這個電壓可能高達1000伏以上，這會使Q1擊穿損壞，現在有了高速開關管D5，這個電壓可以給C4充電，吸收這個高壓，C4充電后可以立即通過R5放電，這樣Q1不會因集電極的高電壓擊穿損壞了，因此，這三個元件如有開關或者損壞，Q1是非常危險的，分分秒秒都可能會損壞。

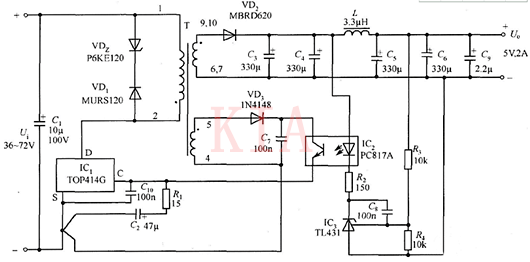

5V，2A隔離式開關電源電路圖

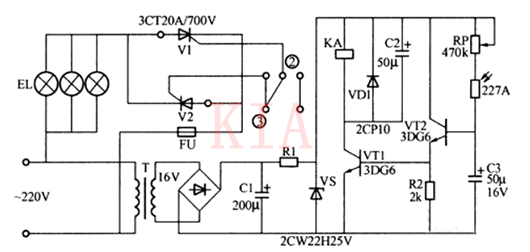

光控開關電路如下圖，主要特點是白天有光照，燈泡不亮，夜晚黯淡無光，電路自動通電，燈泡亮起。
白天在較強光照下，光導管227A（一種光敏電阻）兩端阻值很小，約20~50kΩ，晶體管VT2獲得基極電流而導通，VT1從R2上得到正偏電壓也導通，繼電器線圈KA得電，繼電器的常閉觸電②、③斷開，兩只晶閘管V1和V2沒有觸發信號而不導通，因而燈泡EL不亮。
夜幕降臨時，隨著光照強度下降，光導管227A的阻值不斷增加，最終可達1MΩ左右，VT1因基極電流太小而截止，VT1也相應截止，繼電器KA失電釋放，常閉觸電②、③閉合，晶閘管V1、V2因其兩控制相連而處于雙向導通狀態，電源被接通，照明燈亮。
圖中，電容器C3用于防止夜間瞬時強光干擾引起照明燈熄滅。而當光亮強度在臨界點附件緩慢變化時，易引起繼電器顫動而使燈光閃動，C2可以過濾掉脈沖電流，避免照明燈閃亮。
