三極管開關電路改進接法電路圖分享-KIA MOS管
信息來源：本站 日期：2022-04-25
我們所設定的低電壓準位未必就能使三極管開關截止，尤其當輸入準位接近0.6伏特的時候更是如此。想要克服這種臨界狀況，就必須采取修正步驟，以保證三極管必能截止。
下圖就是針對這種狀況所設計的兩種常見之改良電路。

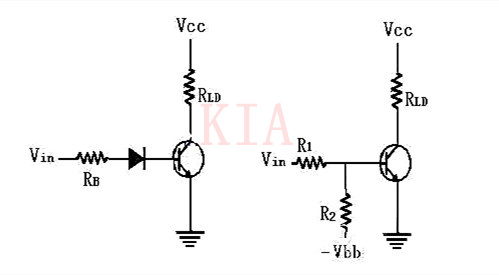

圖：確保三極管開關動作，正確的兩種改良電路
圖（a） 的電路，在基射極間串接上一只二極管，因此使得可令基極電流導通的輸入電壓值提升了0.6伏特，如此即使Vin值由于信號源的誤動作而接近0.6伏特時，亦不致使三極管導通，因此開關仍可處于截止狀態。
圖（b）的電路加上了一只輔助-截止（hold-off）電阻R2，適當的R1，R2及Vin值設計，可于臨界輸入電壓時確保開關截止。
由圖（b）可知在基射極接面未導通前（IB0），R1和R2形成一個串聯分壓電路，因此R1必跨過固定（隨Vin而變） 的分電壓，所以基極電壓必低于Vin值，因此即使Vin接近于臨界值（Vin=0.6伏特） ，基極電壓仍將受連接于負電源的輔助-截止電阻所拉下，使低于0.6伏特。
由于R1，R2及VBB值的刻意設計，只要Vin在高值的范圍內，基極仍將有足夠的電壓值可使三極管導通，不致受到輔助-截止電阻的影響。
加速電容器
圖： 加了加速電容器的電路
有時候三極管開關的負載并非直接加在集電極與電源之間，而是接成圖8的方式，這種接法和小信號交流放大器的電路非常接近，只是少了一只輸出耦合電容器而已。
這種接法和正常接法的動作恰好相反，當三極管截止時，負載獲能，而當三極管導通時，負載反被切斷，這兩種電路的形式都是常見的，因此必須具有清晰的分辨能力。

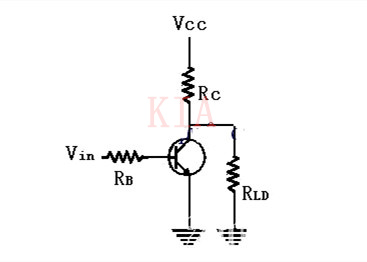

圖： 將負載接于三極管開關電路的改進接法
圖騰式開關
圖騰式開關

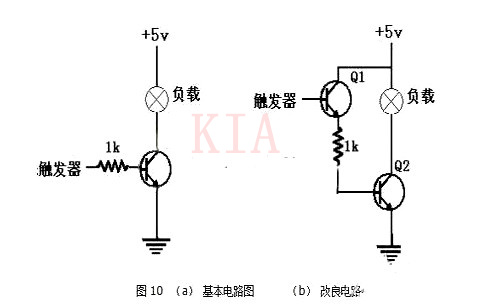

三極管開關應用之一 驅動指示燈
圖（a）即是利用晶體管開關來指示一只數字正反器（flip-flop）的輸出狀態。假使正反器的輸出為高準位（一般為5伏特） ，晶體管開關便被導通，而令指示燈發亮，因此操作員只要一看指示燈，便可以知道正反器目前的工作狀況，而不須要利用電表去檢測。
有時信號源（如正反器）輸出電路之電流容量太小，不足以驅動晶體管開關，此時為避免信號源不勝負荷而產生誤動作，便須采用圖（b） 所示的改良電路，當輸出為高準位時，先驅動射極隨耦晶體管Q1做電流放大后，再使Q2導通而驅動指示燈，由于射極隨耦級的輸入阻抗相當高，因此正反器之須要提供少量的輸入電流，便可以得到滿意的工作。
數字顯示器圖（a）之電路經常被使用于數字顯示器上。
