繪制NMOS管的步驟與PMOs管基本相同。不同的是NMOS是做在P型襯底上,要有一個N型注入層,這一層要覆蓋整個有源區。
同樣,為進行源區和漏區的連接,要用金屬1畫兩個矩形,分別覆蓋源區和漏區上的接觸孔,覆蓋長度為0.1um。為進行襯底連接,必須在襯底的有源區中間添加接觸孔,這個接觸孔每邊都被有源區覆蓋0.2um。
然后還要進行P型注入,注入區覆蓋有源區0,3um,使得金屬1和P型襯底形成良好的歐姆接觸。畫出用于電源的金屬連線,布線完畢后的版圖如圖所示。

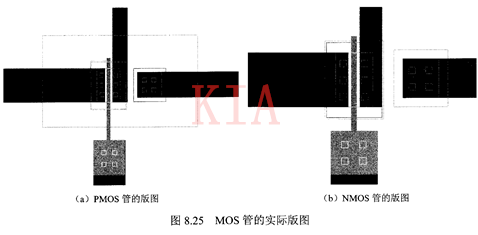

(a)PMOS管的版圖 (b)NMOS管的版圖
圖 MOS管的實際版圖
繼續進行后面的工作以完成整個非門的繪制及繪制輸入、輸出。新建一個Ccll。將上面完成的兩個版圖復制到其中,并以多晶硅為基準將兩圖對齊。然后,可以將任意一個版圖的多晶硅延長和另外一個的多晶硅相交。
多級CMOS版圖中，必有漏極（前級輸出）和柵極（后級輸入）相連，所以要先找到兩級間相連的部分。然后從已知的柵極開始，逐級分析。每一級的PUN和PDN一般靠的較近，如下圖，很容易區分。
在分析的過程中，仍然要注意從PUN和PDN中的簡單者開始。

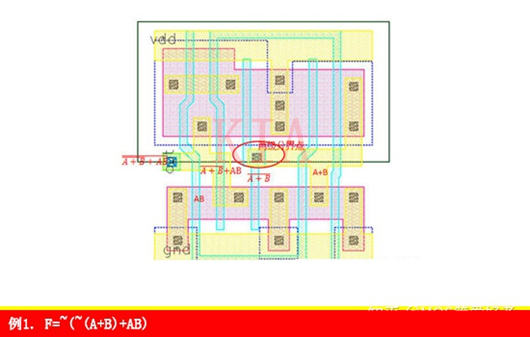

例1. F=——(——(A+B)+AB)

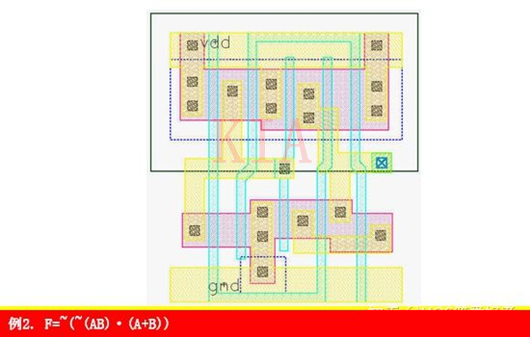

例2. F=——(——(AB)·(A+B))

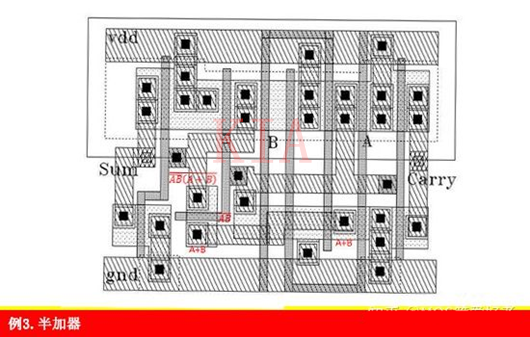

例3.半加器
