詳解激光二極管工作過程及構造-KIA MOS管
信息來源：本站 日期：2021-12-16
激光技術已深入到國民經濟和國防建設的各個領域。光盤（CD）的巨大市場驅動著半導體激光器的技術發展，紅光半導體激光二極管的誕生又將激光技術推向新的發展階段。
目前，世界上有眾多的廠家紛紛開發生產激光二極管，如NEC、日立、索尼、三菱、飛利浦和美國的Laser Max等。激光二極管產品按波長和功率分類已形成系列，并繼續向短波和大功率發展。
由激光二極管配以光學和冷卻系統構成的小型紅光半導體激光器（光源），正被大量用于激光教鞭、條形碼閱讀器、激光打印機、視頻光盤和測量儀器的瞄準指示等方面。
由于其體積小，重量輕，壽命長（4 × 104h以上），價格不高，又可用電池直接驅動，特別適用于隧道礦井、野外作業及生產現場等方面，因而大有取代紅光波段的氦氖氣體激光器之勢。
（1）構造
半導體激光二極管 TOLD9211 的工作波長為 670mm，屬于可見光范疇，故又稱為紅光半導體激光二極管。

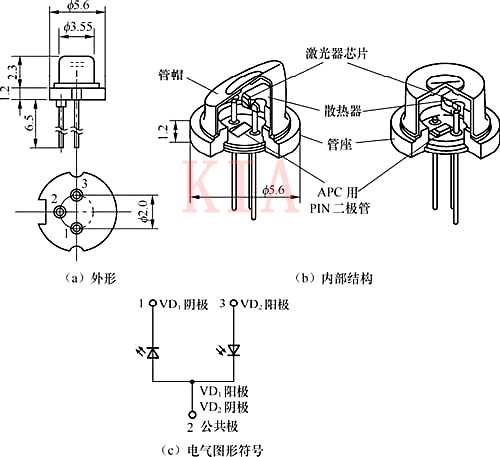

其外形如圖11-19（a）所示，內部構造如圖11-19（b）所示，電氣圖形符號如圖11-19（c）所示。
射出激光的VD1的陰極電極與引腳①相連，陽極及管殼與引腳②連接。除此之外，與VD1一起還有一個接收其激光的光電二極管VD2，其陰極與陽極分別由引腳②和③引出。
圖11-19 激光二極管的外形、結構及電氣圖形符號
（2）工作過程

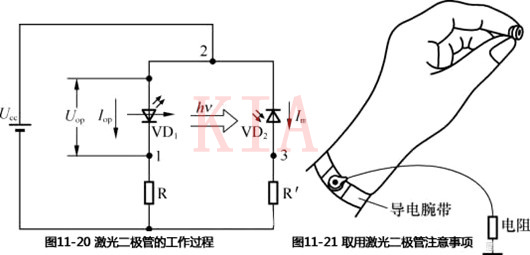

激光二極管的工作過程如圖11-20所示，對VD1來說是正向接法，對VD2來說是反向接法，引腳②接正電位；與VD1串聯的限流電阻R控制 VD1的工作電流 Iop，也就是控制管子的發光功率；
VD2受光后轉換出的光電流 Im在串聯電阻 R′上的電壓信號反映出發射光功率的大小，因此添加反饋控制電路即可達到穩定輸出光功率的目的。VD1和VD2封在一個管殼內是激光二極管的特點。
① 防靜電：在拿取管子或焊接引腳時，手一定要帶上接地腕帶（腕帶串接1MΩ 電阻接地，如圖11-21所示，防止人體所帶靜電擊壞管子。
② 焊接：焊接時，電烙鐵的外殼應接地，好將電源插頭從插座上拔下來。焊接時間要短（焊接溫度260℃，焊接時間小于5s）， 焊不牢隔一定時間后可再焊 。
③ 工作電流：調整時不要使其超過值，亦不能有過沖電流。防止調整中的斷線情況，否則會燒壞管子。交、直流工作均可，但峰值均不得超過值。
④ 如不需監控輸出，亦可不用VD2。
⑤ 防止激光光束傷害眼睛：激光器工作時，不得直接或通過反射觀看光源，否則會傷害眼睛。按國際慣例，激光器上應粘貼警告標簽。
