改善濾波特性的方法：采取多級濾波。
如： RC–型濾波電路：在電容濾波后再接一級RC濾波電路。 L-C型濾波電路：在電感濾波后面再接一電容。 LC–型濾波電路：在電容濾波后面再接L-C 型濾波電路。 性能及應用場合分別與電容濾波和電感濾波相似。

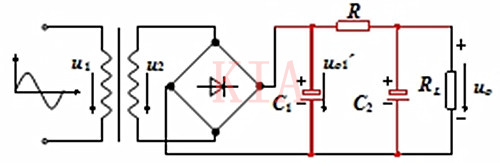

1.RC–型濾波器改善濾波特性的方法：采取多級濾波
R愈大，C2愈大，濾波效果愈好。但R太大，將使直流壓降增加。 主要適用于負載電流較小而又要求輸出電壓脈動很小的場合。

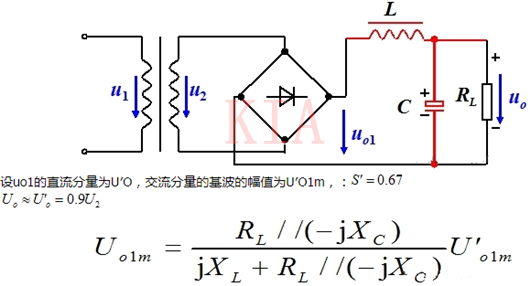

2.L-C 型濾波電路

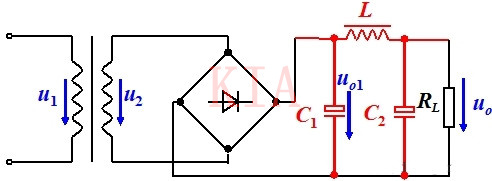

3.LC –型濾波電路
顯然， LC –型濾波電路輸出電壓的脈動系數比只有LC濾波時更小，波形更加平滑；由于在輸入端接入了電容，因而較只有LC濾波時，提高了輸出電壓。 濾波效果比LC濾波器更好，但整流二極管中的 沖擊電流較大。
4.倍壓整流電路利用濾波電容的充放電作用，將多個電容和二極管組合可獲得倍數于變壓器附邊電壓的輸出電壓。

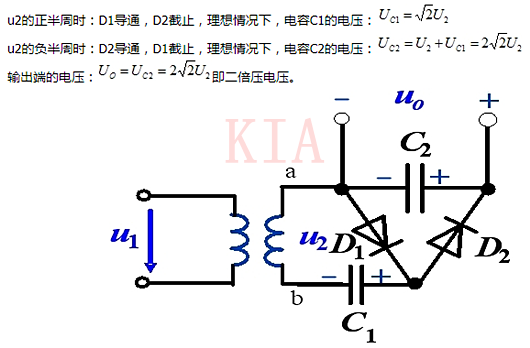

二倍壓整流電路
