溫度對放大電路靜態工作點有什么影響？-KIA MOS管
信息來源：本站 日期：2021-11-19
靜態工作點是指三極管放大電路中，三極管靜態工作點就是交流輸入信號為零時，電路處于直流工作狀態，這些電流、電壓的數值可用BJT特性曲線上一個確定的點表示，該點習慣上稱為靜態工作點Q 。
設置靜態工作點的目的就是要保證在被放大的交流信號加入電路時，不論是正半周還是負半周都能滿足發射結正向偏置，集電結反向偏置的三極管放大狀態。
可以通過改變電路參數來改變靜態工作點，這就可以設置靜態工作點。
若靜態工作點設置的不合適，在對交流信號放大時就可能會出現飽和失真（靜態工作點偏高）或截止失真（靜態工作點偏低）。 所謂靜態工作點，是指當放大電路處于靜態時，電路所處的工作狀態。

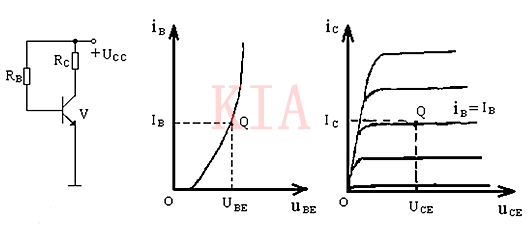

在Ic/Uce 圖上表現為一個點，即當確定的Vcc、Rb、Rc和晶體管狀態下產生的電路工作狀態。當其中一項改變時引起Ib變化而引起Q點沿著直流負載線上下移動。
靜態
當放大電路沒有輸入信號時的工作狀態，因為Vcc、Rb、Rc、和晶體管不變，所以電路中各參數都是不變的。這就是靜態。
靜態工作點的作用
1） 確定放大電路的電壓和電流的靜態值。
2） 選取合適的靜態工作點可以防止電路產生非線性失真。保證有較好的放大效果。
放大電路的多項重要技術指標與靜態工作點的位置密切相關，如果靜態工作點不穩定，則放大電路的某些性能也將發生變動，因此，保持靜態工作點的穩定，是一個十分重要的問題。為了保證放大電路的穩定工作，必須有合適的、穩定的靜態工作點。
但是，溫度的變化嚴重影響靜態工作點。對于前面的電路（基本共射放大電路）而言，靜態工作點由β和ICEO決定，這些參數隨溫度而變化，溫度對靜態工作點的影響主要體現在這一方面。
在單電源供電的基本共射放大電路中，當電源電壓UCC和極基偏置電阻RB確定后，基極偏置電流IBQ=(UCC-UBE)/RB也固定了。

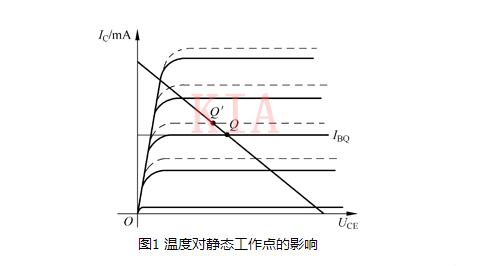

但在溫度變化的影響下，靜態工作點Q將會隨之移動。因為溫度升高時，晶體管的參數ICBO、ICEO、β均增大，輸出特性曲線向上平移，靜態工作點沿負載線上移，最后均集中反映在IC的增大上，如圖1所示虛線所示。

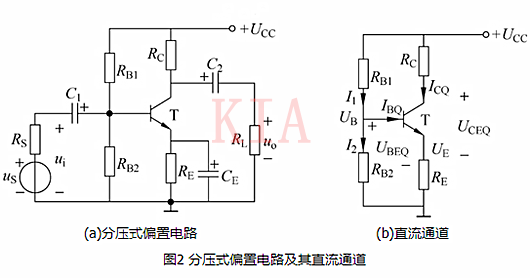

工作點由原來的Q點移動到Q’點。為了解決這個問題可以采用穩定靜態工作點的分壓式偏置電路。如圖2所示。
