什么是理想電壓源和理想電流源？詳解-KIA MOS管
信息來源：本站 日期：2021-11-12
內阻等于零的電壓為理想電壓源,理想電壓源能在不管什么負載,不管負載大小,也不管負載是否在變化,都能保持電壓不變。
內阻為無限大的電流源為理想電流源.理想電流源能在上述條件下,都能保證輸出電流恒定。
理想電壓源是一種理想電路元件。理想電壓源的端電壓為一個恒定的常數，與電流的大小無關，電流由負載電阻確定。理想電壓源的伏安特性(也叫外特性曲線)是一根與I軸平行的直線。
理想電壓源
1）定義：其兩端電壓總能保持定值或一定的時間函數，且電壓值與流過它的電流 i 無關的元件叫理想電壓源。

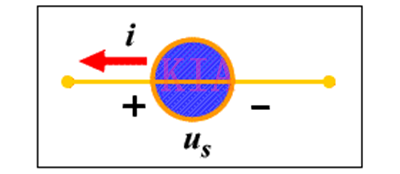

2）電路符號
性質：
（1）電源兩端電壓由電源本身決定，與外電路以及流經它的電流的大小方向均無關，有U=Us；
（2）通過電壓源的電流由電壓源以及外電路共同決定；
（3）既可以向外電路供能，也可以從外電路接受能量。
理想電流源是“電路分析”學科中的一個重要概念，它是一個“理想化”了的電路有源元件，能夠以大小和波形都不變的電流向外部電路供出電功率而不隨負載（或外部電路）的變化而變化。
理想電流源
1）定義：不管外部電路如何，其輸出電流總能保持定值或一定的時間函數，其值與它的兩端電壓u 無關的元件定義為理想電流源。

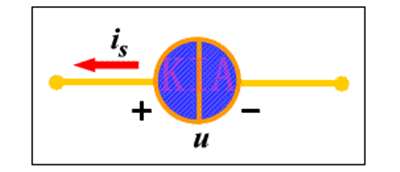

2） 電路符號
性質：
（1）它提供的電流是定值I或是一定的時間函數I(t)與兩端的電壓無關。
（2）電流源自身電流是確定的，而它兩端的電壓是任意的。
