二極管限幅電路知識|限幅電路圖解-KIA MOS管
信息來源：本站 日期：2021-10-21
在電子電路中，常用二極管限幅電路對各種信號進行處理。它用來讓信號在預置的電平范圍內有選擇地傳輸一部分信號。
限幅電路按功能分為上限限幅電路、下限限幅電路和雙向限幅電路三種。
在上限限幅電路中，當輸入信號電壓低于某一事先設計好的上限電壓時，輸出電壓將隨輸入電壓而增減；
但當輸入電壓達到或超過上限電壓時，輸出電壓將保持為一個固定值，不再隨輸入電壓而變，這樣，信號幅度即在輸出端受到限制。
同樣，下限限幅電路在輸入電壓低于某一下限電平時產生限幅作用。

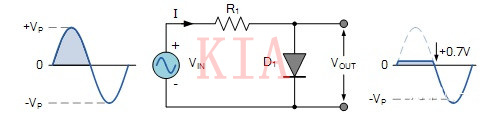

正限幅電路
正半周時且Vin的電壓大于等于0.7V時，二極管導通，Vout會被鉗位在0.7V；
在負半周和Vin電壓小于0.7V時，二極管是截止狀態，所以Vout=Vin，即Vout波形跟隨Vin波形。

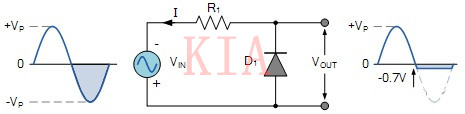

負限幅電路
在正半周時，二極管截止，Vout=Vin，即波形跟隨；
在負半周Vin電壓小于等于-0.7V時，二極管會導通，Vout電壓會被鉗位在-0.7V。

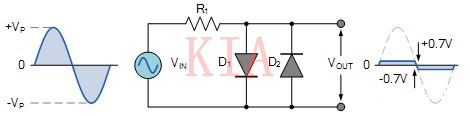

雙向限幅電路
雙向限幅是結合了上面兩個電路，用了兩個二極管。
正半周，通過D1將超出的部分鉗位在0.7V，負半周通過D2將超出的部分鉗位在-0.7V。

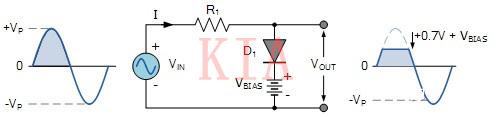

正偏壓限幅
為了產生不同的限幅電壓，有時候會在電路中加入偏置電壓Vbias，當Vin的電壓大于等于Vbias+0.7V時，二極管導通，Vout被鉗位。

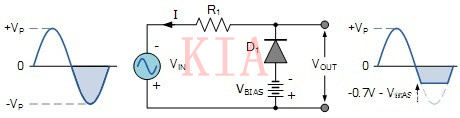

負偏壓限幅
負偏壓是一樣的道理，Vin電壓小于等于-0.7-Vbias時，二極管導通，Vout被鉗位。

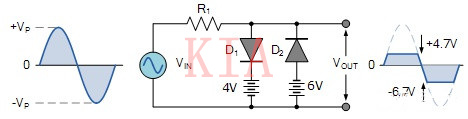

雙向偏壓限幅
雙向偏壓限幅是兩個二極管加兩個偏置電壓，正半周大于等于4.7V時，D1導通，超出部分被鉗位在4.7V；
負半周小于等于-6.7V時，D2導通，超出部分被鉗位在-6.7V。
上面幾種都是不含有電容的電路，主要是用來限幅。
