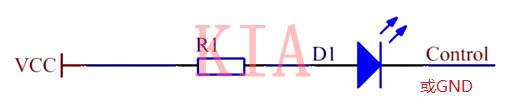

LED指示燈電路圖--電路如上，一般是LED+限流電阻，作為指示燈，LED的電流不需要太大，一般1-2mA即可，電流越小LED燈越耐用，根據電流、電源電壓、導通壓降、就可以計算出限流電阻阻值大小，此時還要計算限流電阻的功率，從而選擇合適的封裝。
LED限流電阻計算公式：限流電阻Ω = (電源電壓V - LED導通壓降V) / 電流A
發光二極管的壓降：基本在1.2~2V左右，不同廠商、不同顏色壓降不一樣，只要二極管導通，壓降基本一定，但電壓升高壓降稍會升高；
直插超亮LED壓降：主要有三種顏色，然而三種發光二極管的壓降都不相同，
具體壓降參考值如下：
紅色發光二極管的壓降為2.0--2.2V
黃色發光二極管的壓降為1.8—2.0V
綠色發光二極管的壓降為3.0—3.2V
正常發光時的額定電流約為20mA。
貼片LED壓降：
紅色的壓降為1.82-1.88V，電流5-8mA
綠色的壓降為1.75-1.82V，電流3-5mA
橙色的壓降為1.7-1.8V，電流3-5mA
藍色的壓降為3.1-3.3V，電流8-10mA
白色的壓降為3-3.2V，電流10-15mA.
二、220V交流電源指示燈電路

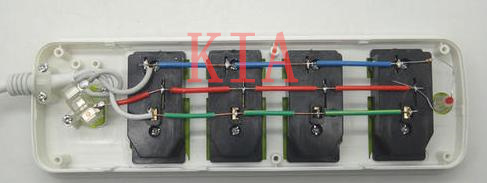

常見的220V交流電LED指示燈電路和上述電路一樣，即LED+限流電阻，常見的插排里就是采用的這種電路。
220V交流電的峰值電壓高達310V，如果把LED指示燈的電流限制在1mA以內，限流電阻最好選擇300K以上，1M以內都是可以，選的電阻越大，電流越小，限流電阻及LED發熱越小，LED指示燈越耐用。
日常購買的插座中LED指示燈經常容易壞，原因有可能是LED反向擊穿損壞或是限流電阻燒壞（一般是阻值過小或功率選擇的不合適）。
在上述簡單的指示燈電路用在220V交流中，由于LED的反向擊穿電壓一般只有幾伏，因此在交流電壓的負半周，LED處于反向擊穿狀態，
但是因?yàn)橄蘖麟娮璧拇嬖?，電流較小，一般情況下也不會損壞LED，但有的LED擊穿后容易損壞，且長時間擊穿可導致LED壽命下降，
解決辦法是在LED兩端并接一個普通二極管或是串接一個高耐壓的二極管（如1N4007），一般廠商為了節省成本不會額外加二極管，
此外還可以加大限流電阻的阻值來減小擊穿電流，但如果限流電阻過大，LED亮度會下降。

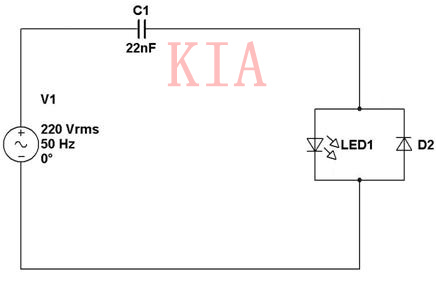

此外限流電阻還可以使用電容代替，這樣就不會有電阻發熱問題，電容的容值根據電路的電流來計算，電流=220V/容抗，容抗Xc=1/2πfC，電容一般選擇耐壓400V以上，由于高壓電容比電阻貴多了，一般也不會采用這種電路。
