共射極放大電路的特點及識圖-KIA MOS管
信息來源：本站 日期：2021-08-13
共射極放大電路是基本放大電路中最常見的一種，既有電流放大功能，又有電壓放大功能，常用于小信號放大電路中。

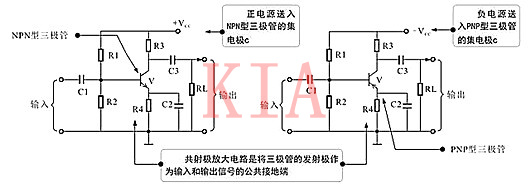

圖7-1為最基本的共射極放大電路。
通過電路中的電路圖形符號和標識，可了解共射極放大電路的組成，主要是由三極管V，基極偏置電阻R1、R2，集電極負載電阻R3，發射極負反饋電阻R4，耦合電容C1、C3等構成的。

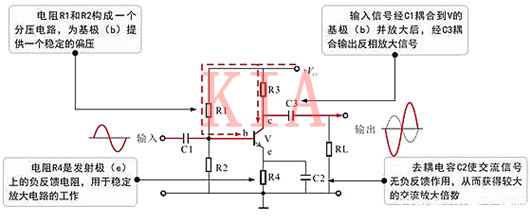

圖7-2為共射極放大電路的識圖分析
圖7-2中，+V CC 是電壓源;電阻R1和R2構成一個分壓電路，通過分壓給基極提供一個穩定的偏壓;電阻R3是集電極負載電阻;
交流輸出信號經電容C3輸出加到負載電阻上;電阻R4是發射極上的負反饋電阻，用于穩定放大電路的工作，阻值越大，放大倍數越小;電容C1是輸入耦合電容;
電容C3是輸出耦合電容;與電阻R4并聯的電容C2是去耦電容，相當于將發射極交流短路，使交流信號無負反饋作用，從而獲得較大的交流放大倍數。

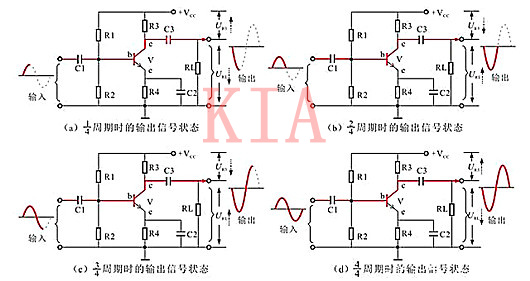

圖7-3為共射極放大電路的放大原理。輸入信號加到三極管的基極b和發射極e之間，經三極管放大后，在三極管的集電極c和發射極e之間輸出反相放大信號。
