互補晶體管組成的多諧振蕩電路分析-KIA MOS管
信息來源：本站 日期：2021-08-06

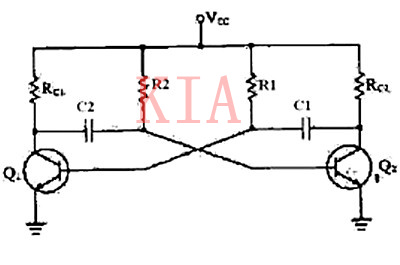

多諧振蕩器：利用深度正反饋，通過阻容耦合使兩個電子器件交替導通與截止，從而自激產生方波輸出的振蕩器。常用作方波發生器。
多諧振蕩器是一種能產生矩形波的自激振蕩器，也稱矩形波發生器。在接通電源后，不需要外加脈沖就能自動產生矩形脈沖。
“多諧”指矩形波中除了基波成分外，還含有豐富的高次諧波成分。多諧振蕩器沒有穩態，只有兩個暫穩態。
在工作時，電路的狀態在這兩個暫穩態之間自動地交替變換，由此產生矩形波脈沖信號，常用作脈沖信號源及時序電路中的時鐘信號。
互補晶體管多諧振蕩電路。用一只PNP晶體管和一只NPN晶體管互補應用，可以HT7333組一個互補晶體管多諧振蕩器，由于電路結構簡單、使用元器件極少而被廣泛應用于各種裝置中作為發聲器；
如報警裝置、自行車電笛、閃光燈裝置。下面是這種多諧振蕩器電路工作分析。

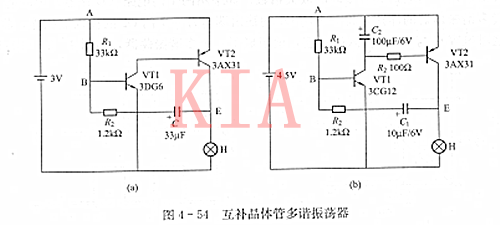

互補晶體管多諧振蕩器的基本電路如圖4 - 54 (a)所示，由一只PNP晶體管VT1和一只NPN晶體管VT2通過互補連接，即將VT2的集電極與VT1的基極直接相連，將VT1的發射極通過R，與VT2的基極相連，R2和電容C組成反饋回路。
這個電路的振蕩的形成分析：接通電源后，VT1的基極偏流由R，提供，經VT2放大后，由VT2的集電極輸出。VT2集電極電流同時也是VT1的基極偏流，再由VT1放大后由VT1集電極輸出。
VT1集電極電流約為VT2基極電流與丙管放大倍數的乘積，故電流增加極快。該電流通過小型白熾燈H，在白熾燈H上得到信號幅度逐漸升高并將頻率穩定下來的振蕩信號。
在電路剛接通電源時，電容C通過R．和R。充電，其極性是左正右負，電容C正極點電位接近零，但隨著VT1、VT2的導通，E點電位升高到超過B點電位時，電容C上的極性將轉換，
在轉換過程中，電容C的放電和反向充電過程使VT2的基極偏流更快地增加，從而加快了正極點電位的上升過程，這就是正反饋過程。
不久，當容C-旦開始反向充電，則流向VT2基極的偏流就開始減小，這一偏流逐漸減小的過程，經兩只三極管的放大，又會使C的正極點電位很快下降，使電容C的電壓極性逐漸逆轉，最終轉為反向放電和正向充電，
這時，R2、C不但不向VT2提供偏流，反而將R，的電流分流一部分，使正點電位急劇下降到接近零。
