快恢復二極管接線圖文解析-KIA MOS管
信息來源：本站 日期：2021-06-21
快恢復二極管的接線方式和普通整流二極管一樣，只是會用在高頻電路中。
快速恢復二極管三個引腳接線圖
三個引腳的是個半橋，內部有兩個二極管，可以并聯、也可以做橋接。
快恢復二極管(簡稱 FRD)是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM 脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。
快恢復二極管的內部結構與普通 PN 結二極管不同，它屬于 PIN 結型二極管，即在 P 型硅材料與 N 型硅材料中間增加了基區 I，構成 PIN 硅片。
因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓(耐壓值)較高。
3 腳雙色發光二極管可以發出 3 種顏色的光，除了單獨的 2 種本色光以外，還有一種合成色光。
它的合成原理是加色法，根據紅，藍，綠這 3 種基本色彩，這 3 種色彩的混合比例不同，可以合成出自然界中的所有光譜。彩色電視機的顯像管的色彩就是這 3 種基本色混合出來的。
快速恢復二極管共陰共陽接線圖

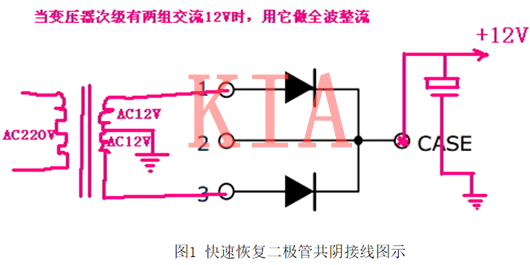

共陰極快速恢復二極管，用作整流時俗稱“半橋”，即“橋式全波整流器”的一半；當變壓器次級有雙繞組時，可用它做標準的全波整流器，如下圖：

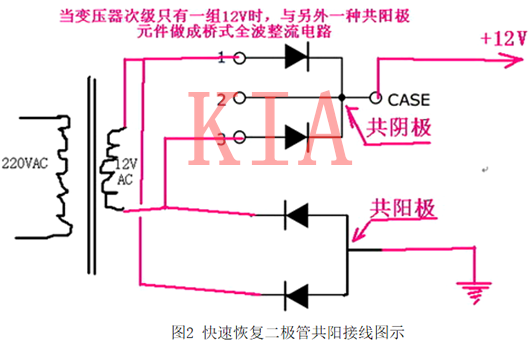

當變壓器次級只有單繞組時，可用它配合另一種“共陽極快恢復整流二極管”的“半橋”，做“橋式全波整流器”，如下圖：
