1.橋觸摸開關

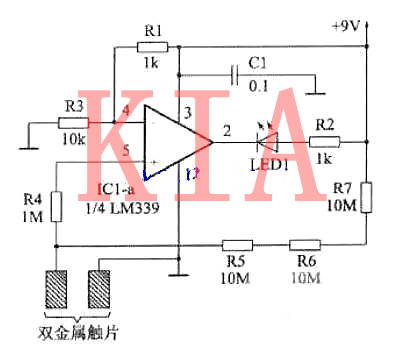

圖1所示的電阻橋觸摸開關采用了LM339，LM339是一種四電壓比較器（內部有4個完全相同的電壓比較器），該電路只應用了其中的一個，工作電壓范圍寬達232V。
用手觸摸靠得很近但不接觸的雙金屬片時，LM339第2腳輸出低電平信號，使發光二極管LED1導通發光。
電阻橋觸摸開關電路圖
圖2所示的電阻橋觸摸開關和圖1的不同之處，主要是采用了運算放大器LF353N，而不是電壓比較器。
LF353N是雙運算放大器，該電路也只應用了其中的一個。觸摸雙金屬片時，LF353N的第1腳輸出低電平信號，使發光二極管LED1導通發光。
電阻橋觸摸開關電路圖

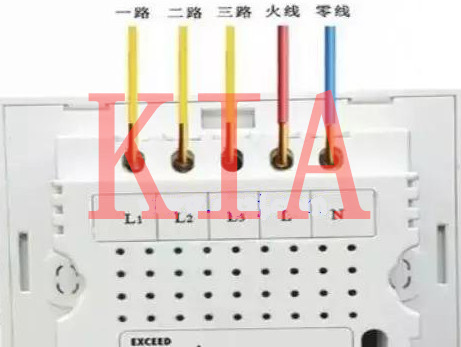

觸摸開關怎么接線？
觸摸開關里面有電源進和電源出，其他的和普通燈接線一樣。一根接火線，一根接燈泡，燈泡另一頭接零。
交流電的火線與零線接線柱無正反之分，只要兩根線別接觸在一起，接哪個孔都行。最好別帶電操作。如果非帶電操作，一定要注意螺絲刀等工具要絕緣，操作中注意工具不能觸及別一根線。
四支二極管組成的整流橋、單向可控硅VS構成開關的主回路，開關的控制回路主要由集成電路M668組成。
整流橋輸出的220V脈動直流電經R1限流，VD5穩壓，C1濾波輸出約6V直流電分別送到IC的8腳和1腳間，供IC用電。
人體觸摸信號經M、R7和R8送入IC的觸摸感應輸入端SEN即2腳，IC的7腳即觸發信號輸出端TR就會輸出一系列觸發脈沖信號，經C3加到VS的門極，使VS開通燈亮。
再觸摸一次M。7腳就停止輸出觸發脈沖信號，交流電過零時，燈就滅。
R4、C2的IC內部觸發脈沖振蕩器的外接振蕩電阻和振蕩電容。IC的同步信號由R2、R3分壓后經5腳輸入。
IC的4腳是功能選擇端，現接VCC高電平，觸摸功能為：觸摸一次M，燈亮;再觸，燈滅。如將4腳改接到vss端低電平，則為4擋調光開關，觸摸一次改變一次亮度。
