反饋極性的判斷方法--瞬時極性法

反饋在電技術中應用十分廣泛。反饋有正，負之分。負反饋主要用于模擬放大電路中，負反饋既能穩定靜態工作點，又能改善放大電路的各種性能。放大電路很少用正反饋。

在一定條件下放在電路中的負反饋可轉化為正反饋，形成自激振蕩，使放大器不能正常工作，這是要避免的一面。正反饋還有有利的一面，就是在波形產生的電路中，人為地把電路接成反饋形式，產生所需的波形。

在電子技術實踐中，要正確組成反饋放大電路和振蕩電路。必須清晰準確地判別正負反饋。如何有效判別正負反饋？本文介紹瞬時（變化）極性法。

為了迅速準確地判斷反饋極性，應該注意以下幾點：

（1）正確理解電路中各點瞬時極性的含義。所謂正極性，在輸入正弦波時，可以指正弦波的正半周;在輸入非正弦波時，示該點的電位增大或該支路的瞬時電流增大。反之，所謂負極性指交流信號的負半周或瞬時量減少。

（2 ）熟悉常用放大電路輸入輸出之間的相位關系。在共射組態中，信號由基極輸入，集電極輸出，輸入與輸出之間相位相反。在共基組態中，信號由發射極輸入，集電極輸出，輸入與輸出之間相位相同。在共集組態中，信號由基極輸入，發射極輸出，輸入與輸出之間相位相同。同理也不難確定差分放大電路和集成運算放大電路中的相位關系。

（3 ）理解放大器件中輸入輸出間的控制原理，以確定凈輸入量。如對于運算放大器，不難看出運放兩個輸入端之間的差模輸入電壓或輸入電流可以控制運放的輸出電壓或電流;對于三管組成的放大電路來說，三極管的基極輸入電流或發射結電壓的大小控制輸出電壓或電流;對于差分放大電路來說，差模輸入電壓或基極輸入電流控制輸出電壓或電流。

因此，根據輸入回路中輸入信號與反饋信號的接法，可以判斷凈輸入信號是增加還是減小，從而確定電路中的反饋極性是正反饋還是負反饋。

反饋電路，反饋的基本概念和判別方法

（1）什么是反饋？反饋就是將放大電路的輸出信號的一部分，通過一定電路形式送回到輸入回路稱為反饋。

（2）反饋元件如何判別？既與輸出回路相連，又與輸入回路相連的器件都是反饋元件；雖僅在輸出回路或輸入回路，但與反饋支路相連，并對反饋信號大小產生影響的元件也是反饋元件。

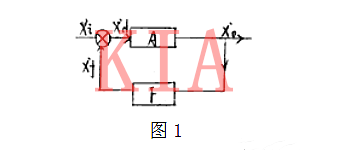

（3）如何構成反饋放大器？引入反饋的放大電路稱為反饋放大電路，即反饋放大器。（見圖1）

圖中A是基本放大電路，F(xiàn)是反饋網絡，兩部分構成一個閉環。X’i和x’f分別是輸入信號和反饋信號，x’d是凈輸入信號，三者匯交的節點稱為混合環節。

X’i、x’f、x’d可以是電壓信號，也可以是電流信號，x’i與x’f在節點處可以相加也可以相減。如果是串聯反饋x’i和x’f都用電壓表示，兩個電壓在此串聯相減。如果是并聯反饋，x’i和x’f都用電流表示，兩個電流在此并聯相減。

（4）什么是正反饋，負反饋？如果反饋信號x’f與原來外加的輸入信號x’i相位相同，使放大器凈輸入信號增強為正反饋，反之就稱為負反饋。

那么，在具體電路中如何正確判斷是正反饋還是負反饋呢？一般是利用電路中各點對“地”的交流電位的瞬時極性來判別。假設放大電路中的輸入電壓處于某一瞬時極性（正半周為正，用“十”表示，負半周為負，用“一”表示），沿放大電路通過反饋網絡再回到輸入回路。

依次定出電路中各點電位的瞬時極性。如果反饋信號與原假定的輸入信號瞬時（變化）極性相同，則表明為正反饋，否則為負反饋。這就是瞬時（變化）極性法簡稱瞬時極性法。

嚴格地說，反饋極性（正反饋還是負反饋）與信號的頻率有關，我們通常所說的反饋極性是指中頻而言。在此頻率下，通常把射極旁路電容，隔直電容看作短路，把管子的極間電容看作開路，并且不產生相移。

運用瞬時極性法判定電路各點電位極性時，一定要非常熟練掌握三極管三種基本聯接方式（組態）的判定及相應組態輸出信號電壓的相位關系。雙極性型或單極型的晶體三極管有三種基本聯接方式（組態），其中雙極型是共射極，共集電極和共基極。

見下圖：

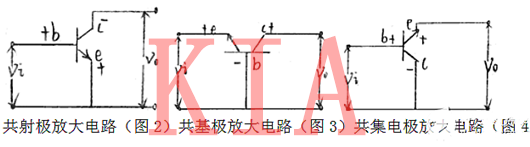

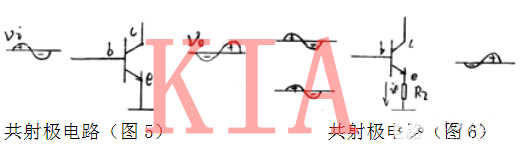

在共射極電路中，基極電位和集電極電位的瞬時極性相反，當有射極電阻并且沒有旁路電容時，基極電位和發射極電位間瞬時極性相同。在共基極電路中，輸出電壓與輸入電壓相位相同。

則有發射極電阻的射極電位的瞬時極性與集電極相同，當有基極電阻無旁路電容時，射極電位與基極相反。（見圖3）同理在共集電極電路中，因?yàn)檩敵鲭妷号c輸入電壓同相，基極電位與射極電位相同，與集電極電位相反（見圖4）。

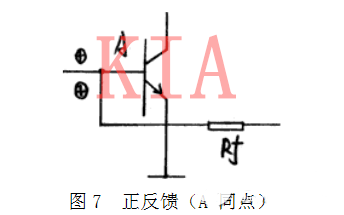

用瞬間極性法判斷反饋極性要注意運用同點連接判別法。同點連接法，若反饋支路的輸出端與放大電路信號的輸入端同點相連，且瞬時變化極性相同，則該反饋為正反饋，反之為負反饋。（見圖7）

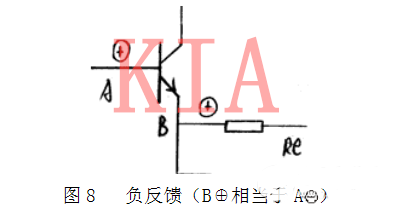

若反饋之路的輸出端沒有返回到放大電路輸入端，而是返回到共同極端，且兩者（x’f和x’i）相位相同，反饋信號起到削弱輸入信號的作用，相當于向放大電路輸入端（同點）反饋“一”極性反饋信號，是負反饋。（見圖8）

瞬時極性法判斷反饋極性時，為了迅速而正確判斷反饋極性應該熟悉每一個放大器輸入量與輸出量的相位關系。
