當電路中產生很大的瞬間反向電流時，可以通過這個二極管導出來，不至于擊穿這個MOS管。（起到保護MOS管的作用）
溝槽Trench型N溝道增強型功率MOSFET的結構如下圖所示，在N-epi外延層上擴散形成P基區，然后通過刻蝕技術形成深度超過P基區的溝槽，在溝槽壁上熱氧化生成柵氧化層，再用多晶硅填充溝槽，利用自對準工藝形成N+源區，背面的N+substrate為漏區，在柵極加上一定正電壓后，溝槽壁側的P基區反型，形成垂直溝道。
由下圖中的結構可以看到，P基區和N-epi形成了一個PN結，即MOSFET的寄生體二極管。
1、全橋逆變電路

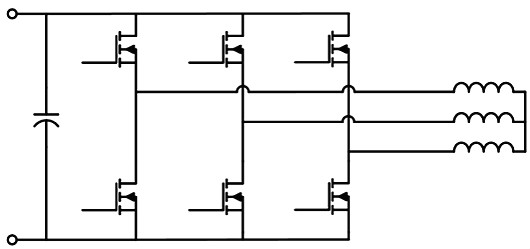

2、三相橋電路
3、LLC半橋諧振電路ZVS

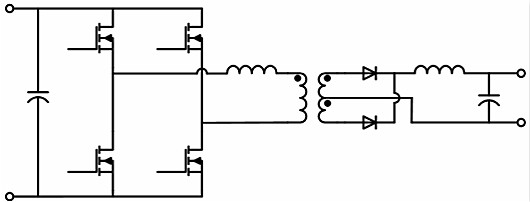

4、移相全橋PSFB ZVS

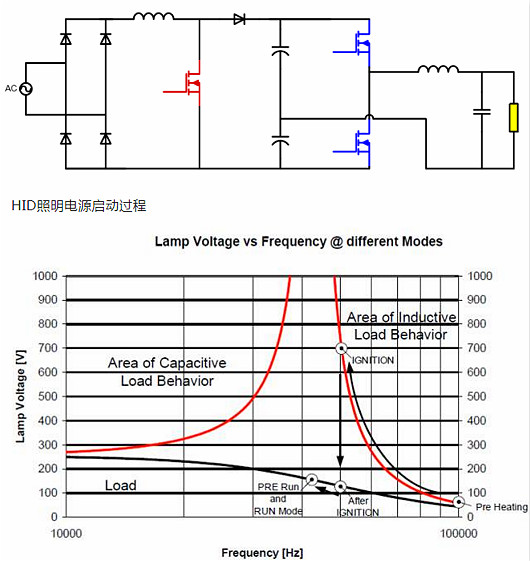

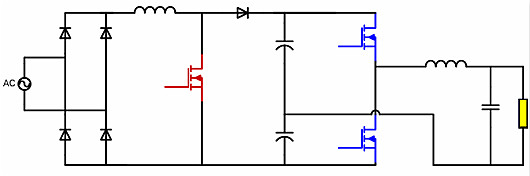

5、HID照明（ZVS）

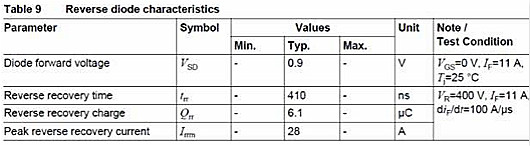

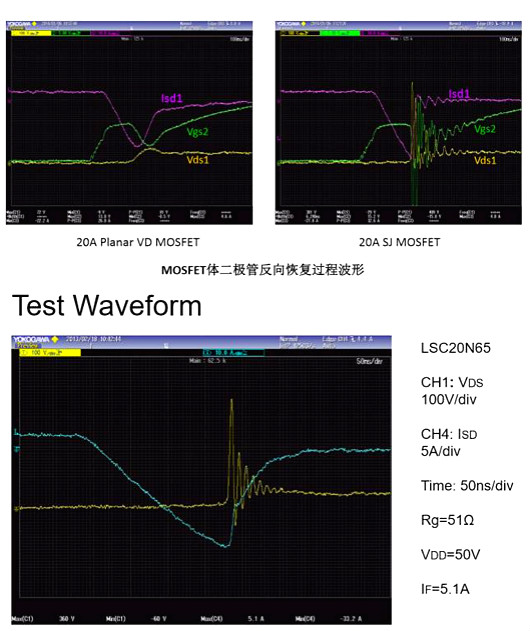

1、MOSFET體二極管反向恢復

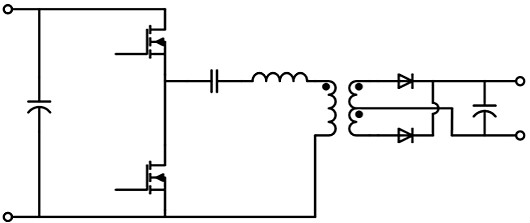

2、LLC半橋諧振變換器
3、LLC電壓增益

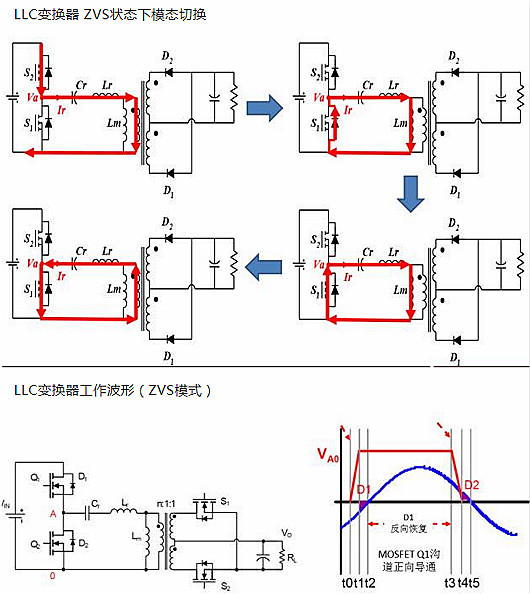

4、LLC變換器 ZVS狀態下模態切換
