mos管 200v to252型號表與封裝尺寸外觀圖-MOS管原廠供應商-KIA MOS管
信息來源：本站 日期：2019-05-29
可易亞是一家國產MOS管廠家。專業從事中、大、功率場效應管(MOSFET)、超結場效應管、碳化硅二極管、碳化硅場效應管、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。
覆蓋領域：工業、新能源、交通運輸、綠色照明四大領域，不僅包括光伏逆變及無人機、充電樁、這類新興能源，也涉及汽車配件、LED照明等家庭用品及新型領域。
從設計研發到制造再到倉儲物流，KIA半導體真正實現了一體化的服務鏈，真正做到了服務細節全到位的品牌內涵，我們致力于成為場效應管（MOSFET）功率器件領域的領跑者，為了這個目標，KIA半導體正在持續創新，永不止步！

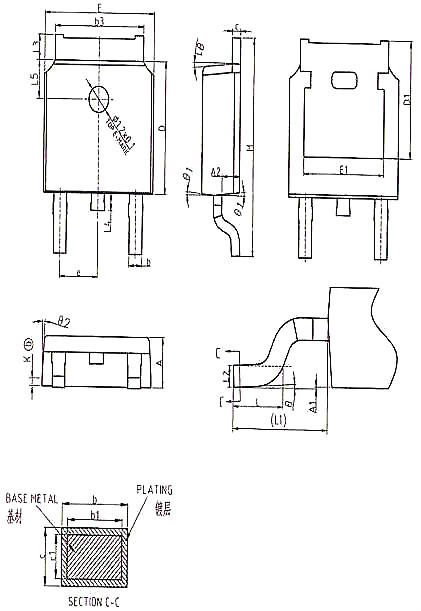

（一）mos管 200v to252封裝引腳圖
芯片封裝流行的還是雙列直插封裝，簡稱DIP(Dual ln-line Package)。DIP封裝在當時具有適合PCB(印刷電路板)的穿孔安裝，具有比TO型封裝易于對PCB布線以及操作較為方便等一些特點，其封裝的結構形式也很多，包括多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP等等。常用于功率晶體管、穩壓芯片的封裝。
（二）mos管 200v to252外觀圖
|
Part Number |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
KNX4820A |
9 |
200 |
0.26 |
0.4 |
670 |
|
KNX4820B |
9 |
200 |
0.25 |
0.3 |
418 |
|
KIA18N20A |
18 |
200 |
0.12 |
0.18 |
1140 |
|
KNX9120A |
40 |
200 |
0.05 |
0.065 |
2800 |
