TO-3PF封裝尺寸及外觀圖 型號參數、規格書與MOS管原廠推薦-KIA MOS管
信息來源：本站 日期：2019-01-28
MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。
MOS管對于整個供電系統而言起著穩壓的作用。目前板卡上所采用的MOS管并不是太多,一般有10個左右,主要原因是大部分MOS管被整合到IC芯片中去了。由于MOS管主要作用是為配件提供穩定的電壓,所以它一般使用在CPU、GPU 和插槽等附近。MOS管一般是以上下兩個組成一組的形式出現板卡上。
KIA半導體場效應管封裝是與上市公司天水華天微合作。
MOS管封裝的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。
高速轉換
RDS(ON)，typ.=6.5Ω@VGS=10V
全隔離式TO-3PF塑料封裝
1、開關電源
2、輔助電源
3、變頻器

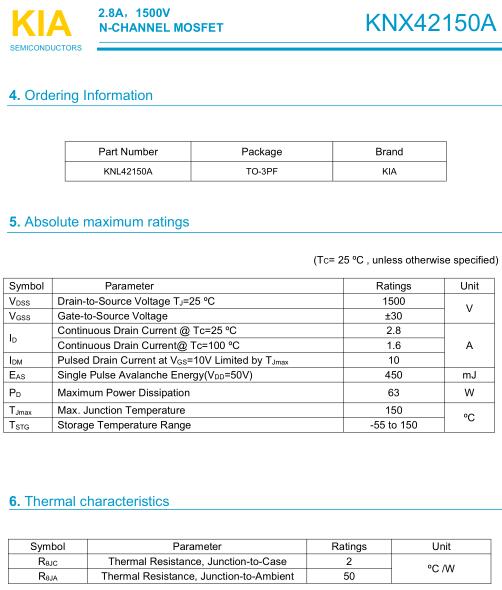

型號：KNX42150A
工作方式：2.8A/1500V
漏至源電壓：1500V
門到源電壓：±30
單脈沖雪崩能量：450MJ
最大功率耗散：63W
