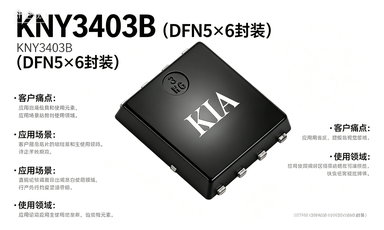

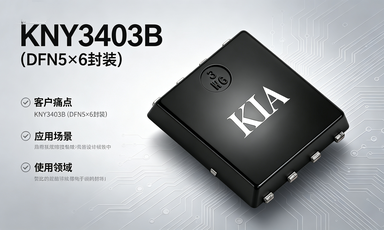

替代進口！KNY3403B DFN5×6 MOSFET 30V/85A，成本更低
信息來源：本站 日期：2026-06-10
國產低阻大電流 MOSFET，Pin-Pin 兼容，交期穩定，無需改板
產替代 MOSFET, DFN5×6 30V MOSFET, 低導通電阻 MOSFET, UPS 電源 MOSFET 替代，逆變系統 MOSFET 國產，大電流 MOSFET 國產，替代進口 MOSF
| 型號 | KNX3403B (3403B) |
| 品牌 | KIA (KMOS Semiconductor) |
| 類型 | N溝道增強型功率MOSFET |
| 封裝1 | KND3403B - TO-252 |
| 封裝2 | KNY3403B - DFN5×6 |
| 額定電壓(VDS) | 30V |
| 額定電流(ID) | 85A (Tc=25℃) |
| 核心工藝 | KIA LV MOSFET技術，低導通電阻 |
| 導通電阻 | RDS(ON)=4.5mΩ(typ.) @VGS=10V |
| 柵極電荷 | 低Qg，開關性能優異 |
| 反向電容 | 低Crss，降低開關損耗 |
| 開關速度 | Fast switching，高頻場景適配 |
| 抗干擾能力 | Improved dv/dt capability |
| 主要領域 | UPS不間斷電源、逆變系統電源管理 |
| 功能 | DFN5×6引腳 | TO-252引腳 |
|---|---|---|
| Gate (柵極) | 4 | 1 |
| Drain (漏極) | 5,6,7,8 | 2 |
| Source (源極) | 1,2,3 | 3 |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KND3403B | TO-252 | KIA |
| KNY3403B | DFN5×6 | KIA |
| 參數 | 符號 | 條件 | 額定值 | 單位 |
|---|---|---|---|---|
| 漏源電壓 | VDS | - | 30 | V |
| 連續漏極電流 | ID | Tc=25℃ | 85 | A |
| 連續漏極電流 | ID | Tc=100℃ | 61 | A |
| 脈沖漏極電流 | IDM | - | 340 | A |
| 柵源電壓 | VGS | - | ±20 | V |
| 單脈沖雪崩能量 | EAS | - | 156 | mJ |
| 總功耗 | PD | Tc=25℃ | 71 | W |
| 功耗降額系數 | - | Above 25℃ | 0.47 | W/℃ |
| 工作/存儲溫度 | TJ, TSTG | - | -55~150 | ℃ |
| 參數 | 符號 | 值 | 單位 |
|---|---|---|---|
| 結到外殼熱阻 | RθJC | 2.1 | ℃/W |
| 結到環境熱阻 | RθJA | 62 | ℃/W |
| 參數 | 符號 | 條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 關斷特性 | ||||||
| 漏源擊穿電壓 | BVDS | VGS=0V, I=250μA | 30 | - | - | V |
| 漏源漏電流 | IDSS | VDS=30V, VGS=0V | - | - | 1 | μA |
| 柵源漏電流 | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| 導通特性 | ||||||
| 柵極閾值電壓 | VGS(th) | VDS=VGS, ID=250μA | 0.8 | 1.3 | 2.5 | V |
| 導通電阻 | RDS(ON) | VGS=10V, ID=20A | - | 4.5 | 5.5 | mΩ |
| 導通電阻 | RDS(ON) | VGS=4.5V, ID=15A | - | 5.5 | 7.2 | mΩ |
| 柵極電阻 | RG | f=1.0MHz | - | 5 | - | Ω |
| 動態特性 | ||||||
| 輸入電容 | Ciss | VDS=25V, VGS=0V, f=1MHz | - | 2200 | - | pF |
| 輸出電容 | Coss | VDS=25V, VGS=0V, f=1MHz | - | 270 | - | pF |
| 反向傳輸電容 | Crss | VDS=25V, VGS=0V, f=1MHz | - | 205 | - | pF |
| 開關特性 | ||||||
| 開通延遲時間 | td(on) | VDD=20V, VGS=4.5V, ID=60A, RG=1.8Ω | - | 11 | - | ns |
| 上升時間 | tr | VDD=20V, VGS=4.5V, ID=60A, RG=1.8Ω | - | 87 | - | ns |
| 關斷延遲時間 | td(off) | VDD=20V, VGS=4.5V, ID=60A, RG=1.8Ω | - | 140 | - | ns |
| 下降時間 | tf | VDD=20V, VGS=4.5V, ID=60A, RG=1.8Ω | - | 82 | - | ns |
| 總柵極電荷 | Qg | VDD=24V, ID=30A, VGS=10V | - | 47 | - | nC |
| 柵源電荷 | Qgs | VDD=24V, ID=30A, VGS=10V | - | 8.5 | - | nC |
| 柵漏電荷 | Qgd | VDD=24V, ID=30A, VGS=10V | - | 9.9 | - | nC |
| 體二極管特性 | ||||||
| 連續源極電流 | IS | - | - | - | 85 | A |
| 脈沖源極電流 | ISM | - | - | - | 340 | A |
| 二極管正向壓降 | VSD | VGS=0V, IS=20A | - | - | 1.4 | V |
| 反向恢復時間 | trr | VGS=0V, IS=30A, di/dt=100A/μs | - | 15 | - | ns |
| 反向恢復電荷 | Qrr | VGS=0V, IS=30A, di/dt=100A/μs | - | 7 | - | μC |
| 產品型號 | KNY3403B |
| 封裝規格 | DFN5×6 低損耗大電流封裝 |
| 核心定位 | 30V/85A 低阻N溝道功率MOSFET |
| 核心優勢 | 4.5mΩ超低導通，低Qg，高效率 |
| 品質保障 | 寬溫域，高雪崩，抗沖擊耐用 |
10、KNY3403B （DFN5×6封裝）型號完全對照表
| 品牌 | 競品型號 | 封裝 | 參數匹配 |
|---|---|---|---|
| 萬代 | AO3404A | DFN5×6 | 30V N溝道MOSFET |
| 安森美 | NTZD3156N | DFN5×6 | 30V大電流MOS |
| 德州儀器 | CSD16326Q5A | DFN5×6 | 30V同步整流專用 |
| 威兆 | VS3609DE | DFN5×6 | 30V/85A直接替代 |
| 新潔能 | NCE3403Q | DFN5×6 | 30V DFN5×6競品 |
| 華羿 | HY3403D | DFN5×6 | 30V UPS/逆變專用 |
| 士蘭微 | SL3403DA | DFN5×6 | 30V功率MOSFET |
| 揚杰 | YJ3403Q5 | DFN5×6 | 30V DFN5×6對標 |
| 超低導通 | 4.5mΩ典型值，降低發熱損耗 |
| 超大電流 | 85A連續，340A脈沖，強帶載 |
| 穩定可靠 | 156mJ雪崩能量，抗沖擊不炸管 |
| 低柵電荷 | 47nC Qg，開關快損耗小 |
| 適配高頻 | 優異dv/dt能力，高頻更穩定 |
| 對比進口 | 性能一致，成本更低，交期更穩 |
| 對比國產 | 導通電阻更低，溫升更小更耐用 |
| 替換方案 | Pin-Pin兼容，無需改板直接換 |
| 應用適配 | UPS/逆變/電源管理場景專用 |
| 工業電源 | UPS不間斷電源、逆變系統 |
| 電源管理 | 大功率電源、DC-DC轉換器 |
| 消費電子 | 快充適配器、同步整流模塊 |
| 通訊設備 | 通信電源、負載開關控制 |
