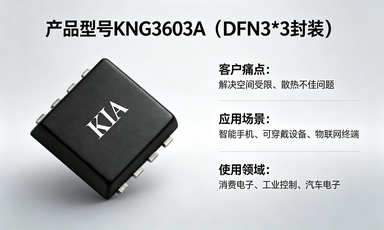

KNG3603A 30V 60A MOSFET 快充同步整流專用

DFN3*3 4.7mΩ 低內阻高效低耗

KNG3603A

KNG3603A、KNG3603A MOSFET、30V 60A MOSFET、DFN3*3 MOSFET、N溝道MOSFET

KNG3603A (3603A) 規格參數表

KNG3603A (3603A) 60A 30V N溝道MOSFET
1. 產品基本信息
型號	KNG3603A	品牌	KIA
封裝	DFN3*3	類型	N溝道MOSFET
額定電壓	30V	額定電流(Tc=25℃)	60A
典型Rds(on)	4.7mΩ@VGS=10V	技術工藝	先進溝槽工藝
2. 產品特點
先進溝槽工藝，低導通電阻 Rds(on)典型值4.7mΩ@VGS=10V 極低柵極電荷，開關速度快綠色環保器件，符合RoHS 優異的dV/dt抗干擾能力
3. 典型應用
AC/DC快充同步整流電路電池管理系統(BMS) 不間斷電源(UPS)
4. 引腳定義 (DFN3*3)
引腳號	1,2,3	4	5,6,7,8
功能	Gate(柵極)	Drain(漏極)	Source(源極)
5. 絕對最大額定值 (Tc=25℃)
參數	符號	額定值	單位
漏源電壓	VDS	30	V
柵源電壓	VGS	±20	V
連續漏極電流(Tc=25℃)	ID	60	A
連續漏極電流(Tc=100℃)	ID	22.5	A
脈沖漏極電流	IDM	160	A
耗散功率(Tc=25℃)	PD	25	W
雪崩能量	EAS	58	mJ
工作/存儲溫度	TJ, TSTG	-55 ~ 150	℃
6. 熱特性參數
參數	符號	最大值	單位
結到環境熱阻	RθJA	62	℃/W
7. 電氣特性參數 (Tj=25℃)
參數	條件	典型值/最大值	單位
漏源擊穿電壓BVdss	VGS=0V, ID=250uA	Min:30V	V
漏源漏電流IDSS	VDS=30V, VGS=0V	Max:1uA	uA
柵源漏電流IGSS	VGS=±20V, VDS=0V	Max:±100nA	nA
柵極閾值電壓VGS(th)	VDS=VDS, ID=250uA	1.5~2.2V(典型1.7V)	V
靜態導通電阻Rds(on)	VGS=10V, ID=20A	4.7~6mΩ(典型4.7mΩ)	mΩ
靜態導通電阻Rds(on)	VGS=4.5V, ID=15A	8.5~12mΩ(典型8.5mΩ)	mΩ
柵極電阻Rg	VDS=0V, VGS=0V, f=1MHz	典型1.7Ω	Ω
正向跨導gfs	VDS=5V, ID=30A	典型43S	S
輸入電容Ciss	VDS=15V, VGS=0V, f=1MHz	典型1500pF	pF
輸出電容Coss	VDS=15V, VGS=0V, f=1MHz	典型235pF	pF
反向傳輸電容Crss	VDS=15V, VGS=0V, f=1MHz	典型200pF	pF
開通延遲時間td(on)	VDD=15V, VGS=10V, RG=3.3Ω, ID=15A	典型8.2ns	ns
上升時間tr	VDD=15V, VGS=10V, RG=3.3Ω, ID=15A	典型100ns	ns
關斷延遲時間td(off)	VDD=15V, VGS=10V, RG=3.3Ω, ID=15A	典型36ns	ns
下降時間tf	VDD=15V, VGS=10V, RG=3.3Ω, ID=15A	典型102ns	ns
總柵極電荷Qg	VDS=15V, VGS=4.5V, ID=15A	典型32nC	nC
柵源電荷Qgs	VDS=15V, VGS=4.5V, ID=15A	典型5nC	nC
柵漏電荷Qgd	VDS=15V, VGS=4.5V, ID=15A	典型8nC	nC
連續二極管正向電流Is	—	典型60A	A
脈沖二極管正向電流Ism	—	典型140A	A
二極管正向電壓VSD	VGS=0V, Is=1A	典型1V	V

KNG3603A (DFN3*3) N溝道MOSFET 產品總覽
產品型號	KNG3603A	封裝規格	DFN3*3
電氣類型	N溝道增強型	額定電壓	30V
額定電流	60A	導通電阻	4.7mΩ@VGS=10V
核心產品優勢（官網宣傳文案）
1. 30V/60A大電流，DFN3*3小體積，高功率密度
2. 超低導通電阻，降低損耗，提升轉換效率
3. 低柵極電荷，開關速度快，適合高頻應用
4. 優異抗干擾能力，工作穩定可靠
5. 符合RoHS，綠色環保，適用于消費類電源
6. 專為快充、BMS、UPS等場景優化設計
主流直接競品型號對照表
品牌	競品型號	參數匹配	封裝
AO	AO3400A	30V N溝道	DFN3*3
ON	NTLS3403	30V N溝道	DFN3*3
TI	CSD16323Q5A	30V N溝道	DFN3*3
威兆	VS3600DE	30V N溝道	DFN3*3
新潔能	NCE30ND60	30V 60A N溝道	DFN3*3
華羿	HY3602A	30V N溝道	DFN3*3
揚杰	YJQ3602A	30V N溝道	DFN3*3
長電	CJAC3403	30V N溝道	DFN3*3
核心應用場景
PD/QC快充同步整流、電池保護板、BMS系統
不間斷電源UPS、開關電源、DC-DC轉換模塊
移動電源、藍牙耳機、無人機、智能穿戴設備
