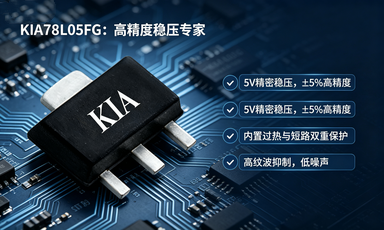

KIA78L05FG SOT-89 5V100mA 三端穩壓 IC
信息來源：本站 日期：2026-06-04
±5% 高精度穩壓，49dB 高紋波抑制，解決電源電壓漂移雜波干擾
KIA78L05FG、SOT-89 三端穩壓器、78L05 貼片穩壓芯片
| 型號 | KIA78L05FG |
| 封裝 | SOT-89貼片 |
| 產品類型 | 三端正電壓固定穩壓器 |
| 額定輸出 | 5V/100mA |
| 輸出精度 | ±5%電壓公差 |
| 內置防護 | 過熱保護+輸出短路保護 |
| 適用溫區 | -20℃~+85℃常規工作 |
| 品牌 | 競品型號 | 封裝 | 電氣規格 |
|---|---|---|---|
| 安森美ON | MC78L05ACDT | SOT-89 | 5V/100mA正壓穩壓 |
| 意法ST | L78L05ABUTR | SOT-89 | 5V/100mA貼片三端穩壓 |
| TI德州儀器 | UA78L05CKCS | SOT-89 | 5V/100mA小體積穩壓器 |
| 長電科技CJ | CJ78L05 | SOT-89 | 5V/100mA國產穩壓芯片 |
| 揚杰YJ | YJ78L05 | SOT-89 | 5V/100mA貼片三端IC |
| 士蘭微SL | SL78L05 | SOT-89 | 5V/100mA固定輸出穩壓 |
| 富滿電子 | FM78L05 | SOT-89 | 5V/100mA小型穩壓器件 |
| 捷捷微電 | JJ78L05 | SOT-89 | 5V/100mA電源穩壓IC |
| 對比項目 | KIA78L05FG(SOT89) | 市面通用競品 |
|---|---|---|
| 輸出電壓精度 | 嚴格±5%高精度穩壓 | 多數±6%~±10%公差 |
| 紋波抑制性能 | 典型49dB，抗干擾優異 | 普遍38~43dB區間 |
| 靜態工作電流 | 典型2.8mA低功耗 | 靜態電流普遍偏高 |
| 芯片保護配置 | 過熱+短路雙重防護 | 部分國產精簡保護線路 |
| 電壓溫漂表現 | 全溫域輸出波動小 | 高低溫電壓漂移偏大 |
| 替代適配能力 | PIN對PIN全兼容進口料 | 引腳兼容性參差不齊 |
| 產品標題 | KIA78L05FG SOT-89 5V100mA三端穩壓IC |
| 產品副標題 | 高精度低噪聲，貼片小體積電源穩壓優選 |
| 賣點1 | 5V標準輸出，±5%精密穩壓，電壓不易漂移 |
| 賣點2 | 雙重保護電路，過溫短路自動限流防燒芯片 |
| 賣點3 | 高紋波抑制比，有效濾除電源雜波干擾 |
| 賣點4 | SOT-89緊湊型貼片，節省PCB布板空間 |
| 賣點5 | 可直接替換ON/ST進口料，降低采購成本 |
| 適用場景 | 儀表、小家電、單片機、電池供電設備 |
| 品質保障 | 無鉛環保原廠貨源，批量現貨支持免費試樣 |
| 痛點1：供電電壓漂移不穩 | ±5%精密穩壓，輸出電壓平穩可控 |
| 痛點2：電源紋波干擾電路 | 高紋波抑制，凈化后端供電電源 |
| 痛點3：高溫運行芯片易損毀 | 雙防護設計，異常工況自動保護斷電 |
| 痛點4：進口元器件交期昂貴 | 國產平替貨源，現貨充足性價比高 |

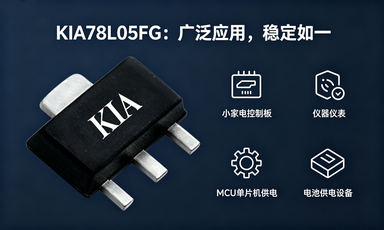

| 儀器儀表控制電源 | 小家電主控電路板 | 單片機MCU供電模塊 |
| 便攜電池類產品 | LED小型驅動電源 | 安防設備輔助電源 |
| 1.輸出負載電流最高可達100mA | 2.外圍無需搭配額外元器件 |
| 3.內置熱過載關斷保護電路 | 4.集成輸出短路限流保護 |
| 5.SOT-89貼片封裝，節省PCB版面 |
| 引腳序號 | 引腳功能說明 |
|---|---|
| 1 | VOUT 5V穩壓電壓輸出端 |
| 2 | GND 公共接地引腳 |
| 3 | VIN 直流電壓輸入端 |
| 參數名稱 | 符號 | 額定參數 | 單位 |
|---|---|---|---|
| 最大輸入電壓 | VIN | 30 | V |
| 額定功耗 | PD | 500 | mW |
| 芯片結溫范圍 | TJ | -20~+125 | ℃ |
| 工作環境溫度 | TOPR | -20~+85 | ℃ |
| 器件存儲溫度 | TSTG | -65~+150 | ℃ |
| 參數名稱 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 輸出電壓 | VOUT | 標準測試條件 | 4.8 | 5.0 | 5.2 | V |
| 7V≤VIN≤20V,1mA≤IOUT≤40mA | 4.75 | 5.0 | 5.25 | V | ||
| 1mA≤IOUT≤70mA | 4.65 | 5.0 | 5.30 | V | ||
| 線性穩壓調整率 | Reg line | 7.0V≤VIN≤20V | - | 29 | 150 | mV |
| 8.0V≤VIN≤20V | - | 26 | 100 | mV | ||
| 負載穩壓調整率 | Reg load | 1mA≤IOUT≤100mA | - | 9.0 | 60 | mV |
| 1mA≤IOUT≤40mA | - | 5.0 | 30 | mV | ||
| 靜態工作電流 | IQ | 常溫標準測試 | - | 2.8 | 6.0 | mA |
| 靜態電流變化量 | ΔIQ | 8.0V≤VIN≤20V | - | 0.15 | 1.5 | mA |
| 1.0mA≤IOUT≤40mA | - | 0.08 | 0.1 | mA | ||
| 輸出噪聲電壓 | VON | 10Hz~100KHz | - | 40 | - | uVrms |
| 紋波抑制比 | RR | 10V≤VIN≤20V,f=120Hz | 40 | 49 | - | dB |
| 輸入輸出壓差 | VD | 常溫環境 | - | 1.7 | - | V |
| 輸入端電容Ci | 0.33μF，就近安裝抑制輸入震蕩 |
| 輸出端電容Co | 0.1μF，優化瞬態響應穩定輸出 |
| 備注1 | 輸入電壓需高于輸出典型值1.7V |
| 備注2 | 電容盡量貼近IC引腳提升穩壓穩定性 |
| 尺寸代號 | 最小值min | 最大值max |
|---|---|---|
| A | 1.40 | 1.60 |
| B | 0.40 | 0.56 |
| B1 | 0.35 | 0.48 |
| C | 0.35 | 0.44 |
| D | 4.40 | 4.60 |
| D1 | 1.35 | 1.83 |
| e | 1.50 BSC | |
| e1 | 3.00 BSC | |
| E | 2.29 | 2.60 |
| H | 3.75 | 4.25 |
| L | 0.80 | 1.20 |
