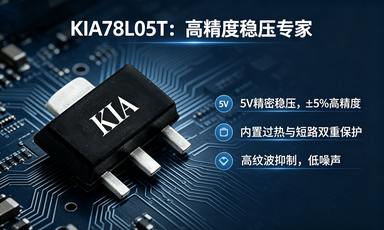

KIA78L05T SOT-89 5V100mA 三端正穩壓器
信息來源：本站 日期：2026-06-04
±5% 高精度 5V 輸出，49dB 高紋波抑制，解決電源雜波電壓漂移
KIA78L05T、SOT-89 三端穩壓器、78L05 貼片穩壓芯片
| 型號 | KIA78L05T |
| 封裝 | SOT-89 |
| 類型 | 三端固定正穩壓器 |
| 輸出 | 5V/100mA |
| 精度 | ±5% |
| 保護 | 過熱保護+短路保護 |
| 工作溫度 | 0~125℃ |
| 品牌 | 競品型號 | 封裝 | 規格 |
|---|---|---|---|
| ON安森美 | MC78L05ACDT | SOT-89 | 5V/100mA |
| ST意法 | L78L05ABUTR | SOT-89 | 5V/100mA |
| TI德州儀器 | UA78L05CKCS | SOT-89 | 5V/100mA |
| 長電CJ | CJ78L05 | SOT-89 | 5V/100mA |
| 揚杰 | YJ78L05 | SOT-89 | 5V/100mA |
| 士蘭微 | SL78L05 | SOT-89 | 5V/100mA |
| 捷捷微 | JJ78L05 | SOT-89 | 5V/100mA |
| 富滿 | FM78L05 | SOT-89 | 5V/100mA |
| 項目 | KIA78L05T | 行業競品 |
|---|---|---|
| 輸出精度 | ±5%高精度 | ±5%~±10% |
| 保護功能 | 過熱+短路雙重保護 | 部分簡化保護 |
| 紋波抑制 | 49dB高抑制 | 40dB左右 |
| 靜態電流 | 低至2.8mA | 普遍偏高 |
| 高溫穩定性 | 125℃穩定工作 | 常規85~105℃ |
| 替代兼容性 | 完美PIN TO PIN | 一致性一般 |
| 產品標題 | KIA78L05T SOT-89 5V/100mA三端穩壓器 |
| 副標題 | 高精度穩壓、低噪聲、小體積貼片首選 |
| 核心賣點1 | 固定5V輸出，精度±5%，電壓不漂移 |
| 核心賣點2 | 內置過熱+短路雙重保護，不燒板、更安全 |
| 核心賣點3 | 高紋波抑制，電源更干凈、無雜波干擾 |
| 核心賣點4 | SOT-89貼片，體積小、易焊接、省空間 |
| 核心賣點5 | 靜態電流低，發熱小、效率更高 |
| 適用場景 | 小家電、儀表、MCU供電、電池供電設備 |
| 品質承諾 | 原廠正品、無鉛環保、現貨可試樣 |
| 痛點1：電壓不穩、漂移大 | ±5%高精度穩壓，輸出更穩定 |
| 痛點2：電源噪聲大、干擾強 | 49dB高紋波抑制，凈化供電 |
| 痛點3：高溫易壞、芯片燒毀 | 雙重保護，高溫不炸、不損壞 |
| 痛點4：進口貨貴、交期長 | 國產優質替代，價優交期快 |

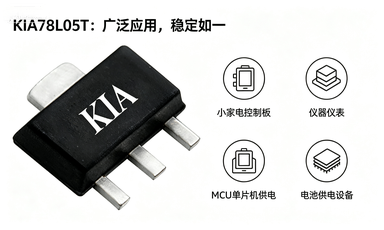

| 小家電控制板 | 儀器儀表供電 | MCU單片機電源 |
| 電池供電設備 | LED驅動供電 | 消費電子模塊 |
| 安防小電源 | 充電器輔助供電 | 工業小型模塊 |
| 1.最大輸出負載電流可達100mA | 2.外圍無需額外配套元器件 |
| 3.內置熱過載關斷保護電路 | 4.集成輸出短路限流保護 |
| 5.主流SOT-89貼片封裝，省PCB空間 |
| 引腳序號 | SOT-89/TO92引腳功能 |
|---|---|
| 1 | VOUT 5V穩壓輸出端 |
| 2 | GND 公共接地引腳 |
| 3 | VIN 直流電壓輸入端 |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 最大輸入電壓 | VIN | 30 | V |
| 額定功耗 | PD | 500 | mW |
| 芯片結溫 | TJ | 0~+125 | ℃ |
| 正常工作溫度 | TOPR | 0~+100 | ℃ |
| 存儲溫度區間 | TSTG | -65~+150 | ℃ |
| 參數名稱 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 輸出電壓VOUT | VOUT | 常規測試條件 | 4.8 | 5.0 | 5.2 | V |
| 7V≤VIN≤20V,1mA≤IOUT≤40mA | 4.75 | 5.0 | 5.25 | V | ||
| 1mA≤VIN≤70mA | 4.65 | 5.0 | 5.30 | V | ||
| 線性穩壓調整率 | Reg line | 7.0V≤VIN≤20V | - | 29 | 150 | mV |
| 8.0V≤VIN≤20V | - | 26 | 100 | mV | ||
| 負載穩壓調整率 | Reg load | 1mA≤IOUT≤100mA | - | 9.0 | 60 | mV |
| 1mA≤IOUT≤40mA | - | 5.0 | 30 | mV | ||
| 靜態工作電流 | IQ | 標準常溫測試 | - | 2.8 | 6.0 | mA |
| 靜態電流變化量 | ΔIQ | 8.0V≤VIN≤20V | - | 0.15 | 1.5 | mA |
| 1.0mA≤IOUT≤40mA | - | 0.08 | 0.1 | mA | ||
| 輸出噪聲電壓 | VON | 10Hz~100KHz | - | 40 | - | uVrms |
| 紋波抑制比 | RR | 10V≤VIN≤20V,f=120Hz | 40 | 49 | - | dB |
| 輸入輸出壓差 | VD | 標準常溫 | - | 1.7 | - | V |
| 輸入端電容Ci | 0.33μF，就近擺放抑制輸入震蕩 |
| 輸出端電容Co | 0.1μF，穩定輸出電壓瞬態響應 |
| 備注1 | 輸入電壓需比輸出至少高出典型1.7V |
| 備注2 | 電容盡量貼近IC引腳提升穩壓穩定性 |
| 尺寸代號 | 最小值min | 最大值max |
|---|---|---|
| A | 1.40 | 1.60 |
| B | 0.40 | 0.56 |
| B1 | 0.35 | 0.48 |
| C | 0.35 | 0.44 |
| D | 4.40 | 4.60 |
| D1 | 1.35 | 1.83 |
| e | 1.50 BSC | |
| e1 | 3.00 BSC | |
| E | 2.29 | 2.60 |
| H | 3.75 | 4.25 |
| L | 0.80 | 1.20 |
