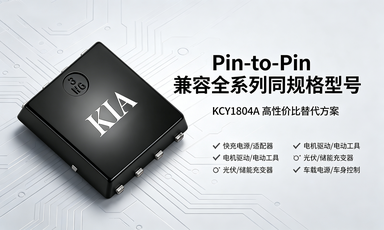

KCY1804A 40V/240A N 溝道 MOSFET DFN5*6 封裝
信息來源：本站 日期：2026-05-28
超低內阻 1.05mΩ 國產替代進口 工業級高可靠
240A 快速開關功率MOSFET | 封裝：DFN5*6

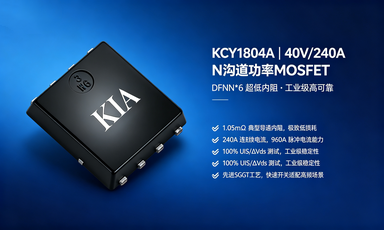

KCY1804A 40V N溝道功率MOSFET，DFN5*6超薄封裝
240A大電流，超低內阻1.05mΩ，工業級高可靠性
先進SGT工藝，快速開關，高效節能，無鉛環保
100%雪崩/耐壓測試，適用于電源、電機驅動、逆變器
完美替代進口/國產同規格型號，性價比之王
| 品牌 | 競品型號 | 封裝 | 電壓 | 電流 |
|---|---|---|---|---|
| 華羿微 | HY1804A | DFN5*6 | 40V | 240A |
| 新潔能 | NCEP1804A | DFN5*6 | 40V | 240A |
| 韋爾 | WSD1804A | DFN5*6 | 40V | 240A |
| 銳駿 | RU1804A | DFN5*6 | 40V | 240A |
| 士蘭微 | SL1804A | DFN5*6 | 40V | 240A |
| 富滿 | FM1804A | DFN5*6 | 40V | 240A |
| 品牌 | 競品型號 | 封裝 | 電壓 | 電流 |
|---|---|---|---|---|
| 英飛凌 | IRLHS6044 | DFN5*6 | 40V | 240A |
| 安森美 | NTMFS4C1804 | DFN5*6 | 40V | 240A |
| 威世 | SiS1804A | DFN5*6 | 40V | 240A |
| 美信 | MAX1804A | DFN5*6 | 40V | 240A |
| 優勢維度 | 產品亮點 |
|---|---|
| 封裝優勢 | DFN5*6小型化，節省PCB空間，散熱優異 |
| 導通內阻 | 1.05mΩ超低內阻，降低損耗，提升效率 |
| 電流能力 | 240A連續電流，960A脈沖，大負載適配 |
| 開關性能 | 低柵極電荷，快速開關，高頻場景適配 |
| 可靠性 | 100%UIS雪崩測試，-55~150℃寬溫工作 |
| 兼容性 | Pin to Pin兼容所有競品，直接替換 |
| 成本 | 國產高性價比，穩定供貨，交期優勢 |
| 開關電源 | 服務器電源、適配器、快充電源 |
| 電機驅動 | 無刷電機、工業電機、電動工具 |
| 儲能設備 | 光伏逆變器、儲能變流器、BMS |
| 汽車電子 | 車載電源、車燈驅動、車身控制 |
| 消費電子 | 快充、充電寶、電動玩具、小家電 |
| 參數 | 規格 | 單位 |
|---|---|---|
| 型號 | KCY1804A | - |
| 封裝 | DFN5*6 | - |
| 類型 | N溝道MOSFET | - |
| 漏源電壓 | 40 | V |
| 連續電流 | 240 | A |
| 導通電阻 | 1.05 | mΩ |
| 工作溫度 | -55~150 | ℃ |
| 引腳號 | 功能定義 |
|---|---|
| 4 | Gate（柵極） |
| 5,6,7,8 | Drain（漏極） |
| 1,2,3 | Source（源極） |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KCY1804A | DFN5*6 | KIA (KMOS) |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源極電壓 (VGS=0V) | VDS | 40 | V |
| 柵源極電壓 (VDS=0V) | VGS | ±20 | V |
| 連續漏極電流 ID | TC=25℃ | 240 | A |
| TC=100℃ | 154 | A | |
| 脈沖漏極電流 | IDM | 960 | A |
| 總功耗 (TC=25℃) | PD | 143 | W |
| 單脈沖雪崩能量 | EAS | 900 | mJ |
| 結溫/存儲溫度范圍 | TJ, TSTG | -55 ~ 150 | ℃ |
| 參數名稱 | 符號 | 最大值 | 單位 |
|---|---|---|---|
| 結到殼熱阻 | RθJC | 1.05 | ℃/W |
| 參數名稱 | 符號 | 測試條件 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250uA | 40 | - | - | V |
| 漏源漏電流 | IDSS | VDS=40V, VGS=0V | - | - | 1 | uA |
| 柵源漏電流 | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| 柵極閾值電壓 | VGS(th) | VGS=VDS, ID=250uA | 1.0 | 1.8 | 2.5 | V |
| 導通電阻 RDS(ON) | RDS(ON) | VGS=10V, ID=30A | - | 1.05 | 1.25 | mΩ |
| VGS=4.5V, ID=20A | - | 1.45 | 1.9 | mΩ | ||
| 柵極電阻 | Rg | VDS=0V, f=300KHz | - | 3.0 | - | Ω |
| 輸入電容 | Ciss | VDS=20V, VGS=0V, f=300KHz | - | 6210 | - | pF |
| 輸出電容 | Coss | - | 3750 | - | pF | |
| 反向傳輸電容 | Crss | - | 90 | - | pF | |
| 開通延遲時間 | Td(on) | VDS=20V, VGS=10V, RG=3Ω, ID=30A | - | 20 | - | ns |
| 上升時間 | Tr | - | 85 | - | ns | |
| 關斷延遲時間 | Td(off) | - | 90 | - | ns | |
| 下降時間 | Tf | - | 98 | - | ns | |
| 總柵極電荷 | Qg | VDS=20V, VGS=10V, ID=30A | - | 95 | - | nC |
| 柵源電荷 | Qgs | - | 18 | - | nC | |
| 柵漏電荷 | Qgd | - | 11 | - | nC | |
| 體二極管正向電流 | ISD | - | - | - | 240 | A |
| 二極管正向壓降 | VSD | VGS=0V, ISD=30A, TJ=25℃ | - | - | 1.2 | V |
| 反向恢復時間 | trr | TJ=25℃, IF=30A, di/dt=100A/μs | - | 66 | - | nS |
| 反向恢復電荷 | Qrr | - | 54 | - | nC |
注：1. 數據基于1英寸2 FR-4板、2盎司銅層表面安裝測試；2. 脈沖測試條件：脈寬≤300us，占空比≤2%；3. 雪崩測試條件：VDD=24V, VGS=10V, L=0.5mH, IAS=60A；4. 功耗受175℃結溫限制；5. 體二極管電流理論上等于ID/IDM，實際應用需受總功耗限制。
