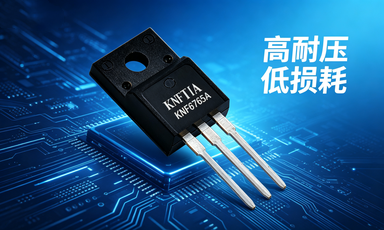

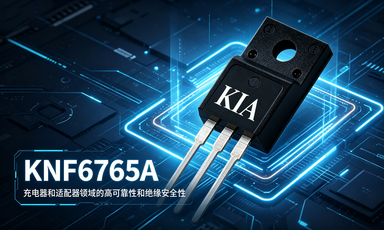

KNF6765A 650V 16A MOS管 TO-220F全絕緣
信息來源：本站 日期：2026-05-27
低阻低損耗 開關電源/充電器專用 原廠直供
| 項目 | 參數說明 |
|---|---|
| 產品型號 | KNF6765A |
| 器件類型 | N溝道增強型MOSFET |
| 關鍵規格 | 650V / 16A / RDS(on)=0.45Ω |
| 封裝類型 | TO-220F（全絕緣封裝） |
| 項目 | 參數 |
|---|---|
| 產品型號 | KNF6765A |
| 封裝類型 | TO-220F 全絕緣封裝 |
| 器件類型 | N溝道增強型MOSFET |
| 核心規格 | 650V 16A RDS(on)=0.45Ω |
| 適用領域 | 開關電源、適配器、充電器、工業電源 |
| 650V超高耐壓，電源系統更安全 |
| 0.45Ω低內阻，低損耗低發熱 |
| TO-220F全絕緣，安裝安全不短路 |
| 低柵極電荷，開關速度快效率高 |
| 內置快恢復體二極管，抗浪涌能力強 |
| 符合RoHS無鉛環保，批量一致性好 |
| 品牌 | 平替型號 | 規格對標 |
|---|---|---|
| 英飛凌 | IPA16N65C | 650V 16A 完全對標 |
| 英飛凌 | SPA16N65C | 650V 16A 直接對標 |
| 安森美 | NTD16N65 | 650V 16A 直接對標 |
| 新潔能 | NCE65T160 | 650V 16A 完全對標 |
| 新潔能 | NCE65T180 | 650V 18A 同類對標 |
| 長電 | CJQ16N65 | 650V 16A 直接對標 |
| 士蘭微 | SVF16N65 | 650V 16A 直接對標 |
| 華微 | HY65160 | 650V 16A 完全對標 |
| UTC | 16N65 | 650V 16A 直接對標 |
| 捷捷微 | JJW16N65 | 650V 16A 直接對標 |
| 東微 | TDM16N65 | 650V 16A 直接對標 |
| 萬代/AOS | AOT16N65 | 650V 16A 完全對標 |
| 標題：KNF6765A 650V/16A高壓MOS管 |
| 副標題：TO-220F全絕緣 電源專用低損耗MOSFET |
| 產品特點1：650V高耐壓，適配高壓電源系統 |
| 產品特點2：低內阻低發熱，長期工作更穩定 |
| 產品特點3：TO-220F全絕緣，安裝安全更可靠 |
| 產品特點4：快恢復二極管，抗沖擊能力更強 |
| 適用場景：開關電源、電源適配器、充電器、 |
| LED驅動、工業電源、家電控制、逆變電源 |
| 品質承諾：原廠正品，一致性好， |
| 長期穩定供貨，無鉛環保 |
| 參數 | 符號 | 數值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDS | 650 | V |
| 連續電流 | ID | 16 | A |
| 導通電阻 | RDS(on) | 0.45 | Ω |
| 柵源電壓 | VGS | ±30 | V |
| 工作溫度 | TJ | -55~150 | ℃ |
| 封裝 | - | TO-220F | - |
| 采用專利全新平面工藝制造 |
| 符合RoHS環保標準，無鉛工藝 |
| 低導通電阻RDS(on)=0.45Ω（典型值，VGS=10V） |
| 低柵極電荷，有效降低開關損耗 |
| 內置快恢復體二極管，反向恢復性能優異 |
| 電源適配器、充電器 |
| 開關電源（SMPS）待機電源電路 |
| 引腳號 | 功能定義 |
|---|---|
| 1 | 柵極（Gate） |
| 2 | 漏極（Drain） |
| 3 | 源極（Source） |
| 部件型號 | 封裝 | 品牌 |
|---|---|---|
| KNF6765A | TO-220F | KIA |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDS | 650 | V |
| 柵源電壓 | VGS | ±30 | V |
| 連續漏極電流 | ID | 16 | A |
| 脈沖漏極電流（VGS=10V） | IDM | 64 | A |
| 單脈沖雪崩能量（L=30mH） | EAS | 1100 | mJ |
| 耗散功率 | PD | 65 | W |
| 25℃以上降額系數 | - | 0.52 | W/℃ |
| 焊接引腳最高溫度（10秒） | TL | 300 | ℃ |
| 封裝體最高溫度（10秒） | TPAK | 260 | ℃ |
| 工作/存儲溫度范圍 | TJ&TSTG | -55 ~ 150 | ℃ |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結到外殼熱阻 | RθJC | 1.92 | ℃/W |
| 結到環境熱阻 | RθJA | 100 | ℃/W |
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVOSS | VGS=0V, ID=250μA | 650 | - | - | V |
| 漏源漏電流 | IDSS | VDS=650V, VGS=0V | - | - | 1 | μA |
| VDS=520V, TJ=125℃ | - | - | 100 | μA | ||
| 柵源漏電流 | IGSS | VGS=±30V, VDS=0V | - | - | ±100 | nA |
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 靜態漏源導通電阻 | RDS(on) | VGS=10V, ID=8A | - | 0.45 | 0.55 | Ω |
| 柵極閾值電壓 | VGS(th) | VDS=VGS, ID=250μA | 2.0 | - | 4.0 | V |
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 輸入電容 | Ciss | VGS=0V, VDS=25V, f=1.0MHz | - | 2300 | - | pF |
| 輸出電容 | Coss | - | 220 | - | pF | |
| 反向傳輸電容 | Crss | - | 100 | - | pF | |
| 總柵極電荷 | Qg | VDD=325V, ID=16A, VGS=10V | - | 35 | - | nC |
| 柵源電荷 | Qgs | - | 10 | - | nC | |
| 柵漏電荷（米勒電荷） | Qgd | - | 6 | - | nC |
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 開通延遲時間 | td(on) | VDD=325V, ID=16A, VGS=10V, RG=25Ω | - | 30 | - | ns |
| 上升時間 | trise | - | 40 | - | ns | |
| 關斷延遲時間 | td(off) | - | 80 | - | ns | |
| 下降時間 | tfall | - | 40 | - | ns |
| 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 連續源極電流 | ISD | MOSFET內集成PN結二極管 | - | - | 16 | A |
| 脈沖源極電流 | ISM | - | - | 64 | A | |
| 二極管正向電壓 | VSD | IS=16A, VGS=0V | - | - | 1.5 | V |
| 反向恢復時間 | trr | IS=16A, VGS=10V, di/dt=100A/μs | - | 550 | - | ns |
| 反向恢復電荷 | Qrr | - | 4.2 | - | uC |
注1：工作結溫范圍為+25℃到+150℃。
注2：脈沖測試條件：脈寬≤380μs，占空比≤2%。
注3：雪崩測試條件：ISD=16A, di/dt<100A/μs, VDD
警告：超過絕對最大額定值的應力可能導致器件永久損壞。
| 1. 結到外殼歸一化瞬態熱阻抗曲線 |
| 2. 耗散功率與外殼溫度關系曲線 |
| 3. 連續漏極電流與外殼溫度關系曲線 |
| 4. 典型輸出特性曲線（ID vs VDS） |
| 5. 導通電阻與柵極電壓/漏極電流關系曲線 |
| 6. 峰值電流能力曲線 |
| 7. 傳輸特性曲線（ID vs VGS） |
| 8. 無鉗位電感開關能力曲線 |
| 9. 導通電阻與漏極電流關系曲線 |
| 10. 導通電阻與結溫關系曲線 |
| 11. 擊穿電壓與結溫關系曲線 |
| 12. 閾值電壓與結溫關系曲線 |
| 13. 安全工作區（SOA）曲線 |
| 14. 電容與漏源電壓關系曲線 |
| 15. 柵極電荷與柵源電壓關系曲線 |
| 16. 體二極管傳輸特性曲線 |
