KIA2803AB 30V 150A MOSFET TO-263 低內阻現貨
信息來源：本站 日期：2026-05-21
2.2mΩ超低導通電阻 | 電機驅動專用貼片MOS管
| 產品描述 | KIA2803A采用溝槽工藝，實現極低導通電阻。 結溫150℃，開關速度快，雪崩能力強。 適用于電機驅動等多種高效、可靠場景。 |
| 特性項目 | 說明 |
|---|---|
| RDS(on)典型值 | 2.2mΩ @ VGS=10V |
| 低導通電阻 | 減少導通損耗，提升效率 |
| 快速開關 | 適合高頻應用場景 |
| 100%雪崩測試 | 重復雪崩能力強 |
| 環保認證 | 無鉛、RoHS合規 |
二、同級競品型號對照表（30V 150A N溝道MOSFET）
| 封裝類型 | 品牌 | 競品型號 | 關鍵參數對標 |
|---|---|---|---|
|
TO-263 (KIA2803AB) |
Infineon |
IRL3803 IRF3703 |
30V N溝道 大電流低內阻 |
| TO-263 | VISHAY |
Si7140DP SiR166DP |
30V 低RDS(on) 大電流 |
| TO-263 | ON |
NTMT350N NTD3055L |
30V 工業級功率MOS |
| TO-263 | 國產替代 |
HY3803 IRL3803國產版 AOD3803 |
同規格通用替代型號 |
|
TO-220 (KIA2803AP) |
Infineon |
IRF3203 IRL3803PBF |
30V 直插大電流MOS |
| TO-220 | ST |
STB36N30 STD30NF03L |
30V 大電流 直插封裝 |
| TO-220 | 國產替代 |
HY3803P CS3803 AP3803 |
直插30V主流競品 |
| 產品型號 | 封裝形式 | 適用場景 |
|---|---|---|

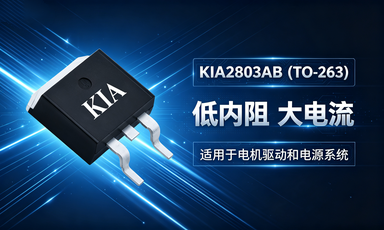

| KIA2803AB | TO-263（貼片） | 貼片PCB、高密度電源、電機驅動板 |

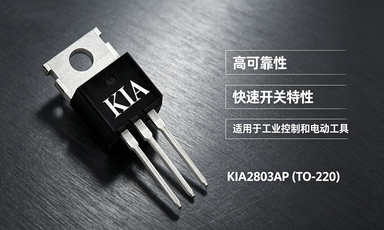

| KIA2803AP | TO-220（直插） | 直插PCB、大功率模組、工業控制器 |
| 對比項目 | KIA2803系列 | 行業同類競品 |
|---|---|---|
| 導通電阻 | 2.2mΩ（行業極低） | 普遍2.5~3.5mΩ |
| 雪崩能力 | 100%全檢 625mJ | 部分無雪崩測試 |
| 工作結溫 | -50~150℃ | 多數125℃上限 |
| 開關速度 | 高頻快速響應 | 常規開關速度 |
| 可靠性 | 車規級工藝標準 | 工業/消費級標準 |
| 性價比 | 原廠直供 高性價比 | 進口品牌價格偏高 |
| 供貨能力 | 穩定批量現貨 | 部分型號缺貨/交期長 |
| 無刷/有刷電機驅動模塊 |
| 大功率電池保護板（BMS） |
| DC-DC電源轉換器、降壓/升壓模塊 |
| 低壓大電流開關電源、適配器 |
| 電動工具、平衡車、儲能電源 |
| 工業控制器、汽車電子輔助系統 |
| 引腳號 | 功能定義 |
|---|---|
| 1 | Gate（柵極） |
| 2 | Drain（漏極） |
| 3 | Source（源極） |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KIA2803AB | TO-263 | KIA |
| KIA2803AP | TO-220 | KIA |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | Vdss | 30 | V |
| 柵源電壓 | Vgss | ±20 | V |
| 連續漏極電流 | Id | 150 | A |
| 脈沖漏極電流 | Idm | 600 | A |
| 單脈沖雪崩能量 | Eas | 625 | mJ |
| 功耗（Tc=25℃） | Pd | 160 | W |
| 最高結溫 | Tj | 150 | ℃ |
| 存儲溫度范圍 | Tstg | -50~+150 | ℃ |
| 二極管正向電流 | Is | 150 | A |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結到殼熱阻 | RθJC | 0.8 | ℃/W |
| 參數名稱 | 符號 | 條件 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 關斷特性 | |||||
| 漏源擊穿電壓 | BVdss | Vgs=0V, Id=250μA | - | - | V(Min:30) |
| 漏源漏電流 | Idss | Vds=24V, Vgs=0V | - | 1 | μA |
| 漏源漏電流(125℃) | Idss | Vds=24V, Vgs=0V, Tc=125℃ | - | 100 | μA |
| 柵源漏電流 | Igss | Vgs=20V, Vds=0V | - | 100 | nA |
| 柵源漏電流 | Igss | Vgs=-20V, Vds=0V | - | -100 | nA |
| 導通特性 | |||||
| 柵極閾值電壓 | Vgs(th) | Vds=Vgs, Id=250μA | 1.3 | 2.0 | V(Min:0.8) |
| 導通電阻 | Rds(on) | Vgs=10V, Id=40A | 2.2 | 3.0 | mΩ |
| 導通電阻 | Rds(on) | Vgs=4.5V, Id=40A | 2.8 | 4.0 | mΩ |
| 動態特性 | |||||
| 輸入電容 | Ciss | Vds=15V, Vgs=0V, f=1MHz | 5350 | - | pF |
| 輸出電容 | Coss | Vds=15V, Vgs=0V, f=1MHz | 715 | - | pF |
| 反向傳輸電容 | Crss | Vds=15V, Vgs=0V, f=1MHz | 605 | - | pF |
| 總柵極電荷 | Qg | Vds=15V, Id=20A, Vgs=4.5V | 110 | - | nC |
| 柵源電荷 | Qgs | Vds=15V, Id=20A, Vgs=4.5V | 35 | - | nC |
| 柵漏電荷(Miller) | Qgd | Vds=15V, Id=20A, Vgs=4.5V | 14 | - | nC |
| 開關特性 | |||||
| 開通延遲時間 | Td(on) | Vdd=15V, Id=10A, Vgs=4.5V, Rg=6.8Ω | 19 | - | ns |
| 上升時間 | trise | Vdd=15V, Id=10A, Vgs=4.5V, Rg=6.8Ω | 50 | - | ns |
| 關斷延遲時間 | Td(off) | Vdd=15V, Id=10A, Vgs=4.5V, Rg=6.8Ω | 20 | - | ns |
| 下降時間 | tfall | Vdd=15V, Id=10A, Vgs=4.5V, Rg=6.8Ω | 26 | - | ns |
| 體二極管特性(Tj=25℃) | |||||
| 二極管正向電壓 | Vsd | Vgs=0V, Isd=20A | - | 1.3 | V |
| 反向恢復時間 | trr | Isd=30A, di/dt=100A/μs, Tj=25℃ | 32 | - | ns |
| 反向恢復電荷 | Qrr | Isd=30A, di/dt=100A/μs, Tj=25℃ | 33 | - | nC |
| 曲線編號 | 曲線名稱 | 說明 |
|---|---|---|
| Fig1 | 輸出特性曲線 | Id與Vds關系，不同Vgs下的導通特性 |
| Fig2 | 最大漏極電流-殼溫 | 電流隨殼溫升高的衰減曲線 |
| Fig3 | 轉移特性曲線 | Id與Vgs關系，不同結溫對比 |
| Fig4 | 歸一化導通電阻-結溫 | Rds(on)隨溫度變化趨勢 |
| Fig5 | 正向跨導-漏極電流 | Gfs隨Id變化特性 |
| Fig6 | 安全工作區(SOA) | 不同脈寬下的Id-Vds安全邊界 |
| Fig7 | 體二極管正向電壓 | Vsd與Isd關系，不同結溫對比 |
| Fig8 | 柵極電荷-柵源電壓 | Vgs隨Qg變化曲線，不同Vds對比 |
| Fig9 | 閾值電壓-結溫 | Vgs(th)隨溫度變化趨勢 |
| Fig10 | 電容-漏源電壓 | Ciss/Coss/Crss隨Vds變化曲線 |
| Fig11 | 無鉗位感性測試電路 | 雪崩能量測試電路與波形 |
| Fig12 | 開關時間測試電路 | 開關特性測試電路與波形 |
| 電機驅動、DC-DC轉換器、電源管理、 開關電源、電池保護、低壓大電流場景 |
