KIA6140A 10A/400V MOSFET｜TO-220/TO-220F 雙封裝 低損耗高壓管
信息來源：本站 日期：2026-05-07
| 工藝技術 | Proprietary New Planar Technology（專有新型平面工藝） |
| 導通電阻(RDS(ON)) | 典型值0.35Ω @ VGS=10V，最大值0.5Ω |
| 柵極電荷特性 | Low Gate Charge Minimize Switching Loss（低柵極電荷，降低開關損耗） |
| 體二極管特性 | Fast Recovery Body Diode（快恢復體二極管） |
| 鎮流器與照明設備 | Ballast and Lighting |
| DC-AC逆變器 | DC-AC Inverter |
| 其他工業應用 | Other Applications |

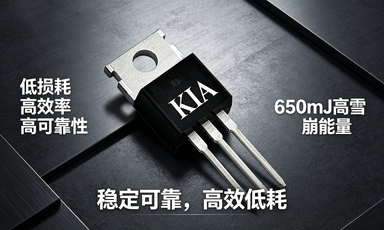

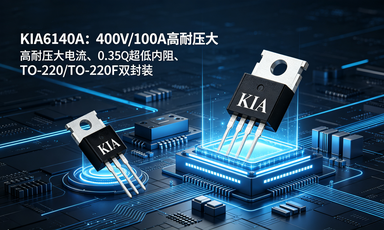

KIA6140A（KNP6140A/KNF6140A）是一款高性能 10A/400V N溝道高壓功率MOSFET，采用新型平面工藝制造，具備低導通電阻、低柵極電荷、快恢復體二極管、高雪崩能量等核心優勢，專為高壓照明、逆變器、工業電源、開關電源等設備設計。
產品有效解決高壓系統發熱高、開關損耗大、穩定性不足等痛點，工業級寬溫工作，雙封裝適配不同設計需求，可直接替代國際/國內同規格競品，是高壓電源設備的高性價比優選方案。
1. 400V高耐壓，10A連續電流，滿足高壓工業設備需求
2.超低導通電阻，典型值0.35Ω，最大僅0.5Ω，損耗更低
3. 低柵極電荷，開關速度快，顯著提升系統轉換效率
4.內置快恢復體二極管，抗沖擊能力強，dv/dt性能優異
5. TO-220 / TO-220F 雙封裝可選，絕緣/非絕緣靈活適配
6. 高雪崩能量650mJ，可靠性遠超行業標準
7. 工作溫度-55℃~150℃，工業級穩定耐用
9.符合RoHS環保標準，綠色安全
| 品牌 | 競品型號 | 規格匹配 | 封裝 |
|---|---|---|---|
| 英飛凌 | SPA10N40 | 10A 400V N溝道 | TO-220/TO-220F |
| 意法半導體 | STP10NK40 | 10A 400V N溝道 | TO-220/TO-220F |
| 安森美 | NTNL10N40 | 10A 400V N溝道 | TO-220F |
| 威世 | SiHF10N40 | 10A 400V N溝道 | TO-220 |
| 東芝 | TK10A40 | 10A 400V N溝道 | TO-220F |
| 士蘭微 | SVF10N40 | 10A 400V N溝道 | TO-220/TO-220F |
| 新潔能 | NCE10TD40 | 10A 400V N溝道 | TO-220F |
| 揚杰 | YJ10N40 | 10A 400V N溝道 | TO-220/TO-220F |
| 華微 | HM10N40 | 10A 400V N溝道 | TO-220F |
| 參數 | KIA6140A | 國際品牌競品 | 國內品牌競品 |
|---|---|---|---|
| 耐壓 Vdss | 400V | 400V | 400V |
| 連續電流 Id | 10A | 10A | 10A |
| 導通電阻 | 0.35Ω(典型) | 0.4~0.6Ω | 0.45~0.65Ω |
| 柵極電荷 | 28nC | 30~38nC | 32~40nC |
| 雪崩能量 | 650mJ | 550~620mJ | 500~580mJ |
| 封裝 | TO-220/TO-220F | TO-220/TO-220F | TO-220F |
| 優勢 | 內阻更低、損耗更小、可靠性更高 | 價格昂貴、交期長 | 一致性一般、損耗偏高 |
| 完整型號 | 封裝 | 適用場景 |
|---|---|---|
| KNP6140A | TO-220 | 大功率散熱優先、工業電源、逆變器 |
| KNF6140A | TO-220F | 絕緣需求、照明設備、開關電源、通用工控 |
| 電子鎮流器 & LED照明驅動 |
| DC-AC逆變器、不間斷電源UPS |
| 高壓開關電源、工業控制電源 |
| 大功率適配器、充電器 |
| 其他高壓工業驅動設備 |
| 引腳號 | 功能定義 |
|---|---|
| 1 | Gate（柵極） |
| 2, 4 | Drain（漏極） |
| 3 | Source（源極） |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KNP6140A | TO-220 | KIA |
| KNF6140A | TO-220F | KIA |
| 參數 | 符號 | KNP6140A/TO-220 | KNF6140A/TO-220F | 單位 |
|---|---|---|---|---|
| 漏源電壓 (VGS=0V) | VDSS | 400 | 400 | V |
| 柵源電壓 | VGSS | ±30 | ±30 | V |
| 連續漏極電流 | ID | 10 (Tc=25℃) | 10 (Tc=25℃) | A |
| 見Figure3 (Tc=100℃) | 見Figure3 (Tc=100℃) | A | ||
| 脈沖漏極電流 (VGS=10V) | IDM | 見Figure6 | 見Figure6 | A |
| 單脈沖雪崩能量 | EAS | 650 | 650 | mJ |
| 二極管恢復峰值dv/dt | dv/dt | 5.0 | 5.0 | V/ns |
| 耗散功率 | PD | 140 | 45 | W |
| 25℃以上降額系數 | - | 1.12 | 0.37 | W/℃ |
| 焊接溫度 | TL | 300 (引線1.6mm處10秒) | 300 (引線1.6mm處10秒) | ℃ |
| TPAK | 260 (封裝體10秒) | 260 (封裝體10秒) | ℃ | |
| 工作與存儲溫度范圍 | TJ & TSTG | -55 ~ +150 | -55 ~ +150 | ℃ |
| 參數 | 符號 | KNP6140A/TO-220 | KNF6140A/TO-220F | 單位 |
|---|---|---|---|---|
| 結-殼熱阻 | RθJC | 0.89 | 2.7 | ℃/W |
| 結-環境熱阻 | RθJA | 62 | 100 | ℃/W |
| 參數類別 | 參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|---|
| 關斷特性 | 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | 400 | - | - | V |
| 漏源漏電流 | IDSS | VDS=400V/320V, VGS=0V; Tj=25℃/125℃ | - | - | 1/100 | μA | |
| 柵源漏電流 | IGSS | VGS=±30V, VDS=0V | - | - | +100/-100 | nA | |
| 導通特性 | 靜態漏源導通電阻 | RDS(ON) | VGS=10V, ID=5A | - | 0.35 | 0.5 | Ω |
| 柵極閾值電壓 | VGS(th) | VDS=VGS, ID=250μA | 2.0 | - | 4.0 | V | |
| 正向跨導 | gfs | VDS=20V, ID=10A | - | 12 | - | S | |
| 電容特性 | 輸入電容 | Ciss | VGS=0V, VDS=25V, f=1.0MHz | - | 1254 | - | pF |
| 反向傳輸電容 | Crss | - | 21 | - | pF | ||
| 輸出電容 | Coss | - | 150 | - | pF | ||
| 柵極電荷特性 | 總柵極電荷 | Qg | VDD=200V, ID=10A, VGS=0 to 10V | - | 28 | - | nC |
| 柵源電荷 | Qgs | - | 7.0 | - | nC | ||
| 柵漏電荷 | Qgd | - | 11 | - | nC | ||
| 開關特性 | 開通延遲時間 | td(on) | VDD=200V, ID=10A, VGS=10V, RG=12Ω | - | 14 | - | ns |
| 上升時間 | trise | - | 25 | - | ns | ||
| 關斷延遲時間 | td(off) | - | 44 | - | ns | ||
| 下降時間 | tfall | - | 28 | - | ns | ||
| 體二極管特性 | 連續源極電流 | ISD | MOSFET內集成PN二極管 | - | - | 10 | A |
| 脈沖源極電流 | ISM | - | - | 40 | A | ||
| 二極管正向壓降 | VSD | IS=10A, VGS=0V | - | - | 1.5 | V | |
| 反向恢復時間 | trr | VGS=0V, IF=10A, diF/dt=100A/μs | - | 303 | - | ns | |
| 反向恢復電荷 | Qrr | - | 1.8 | - | μC |
注：以上數據基于Tj=25℃條件，完整特性曲線、測試電路及波形請參考原廠數據手冊。
